Escrito por Jesus Lopez
INTRODUCCIÓN
El acceso directo a memoria (DMA, del inglés direct memory access) permite a cierto tipo de componentes de una computadora acceder a la memoria del sistema para leer o escribir independientemente de la unidad central de procesamiento (CPU) principal. Muchos sistemas hardware utilizan DMA, incluyendo controladores de unidades de disco,tarjetas gráficas y tarjetas de sonido. DMA es una característica esencial en todos los ordenadores modernos, ya que permite a dispositivos de diferentes velocidades comunicarse sin someter a la CPU a una carga masiva de interrupciones.Una transferencia DMA consiste principalmente en copiar un bloque de memoria de un dispositivo a otro. En lugar de que la CPU inicie la transferencia, esta se lleva a cabo por el controlador DMA.
PROCEDIMIENTO
Descargue el proyecto de
DMA
-Abra el archivo de QPF de la practica DMA, y proceda abrir el Qsys.

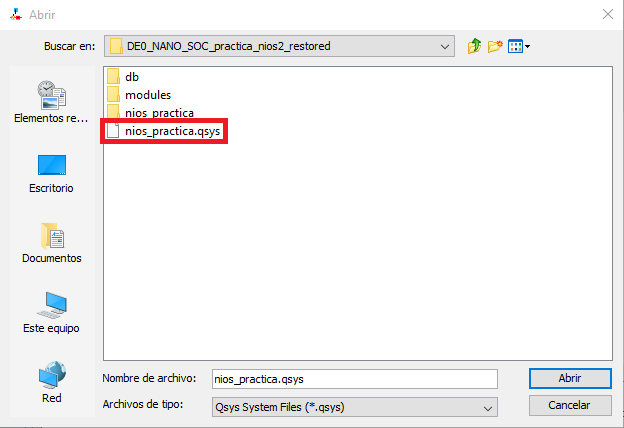

y abra el .qsys que encontrara en la carpeta

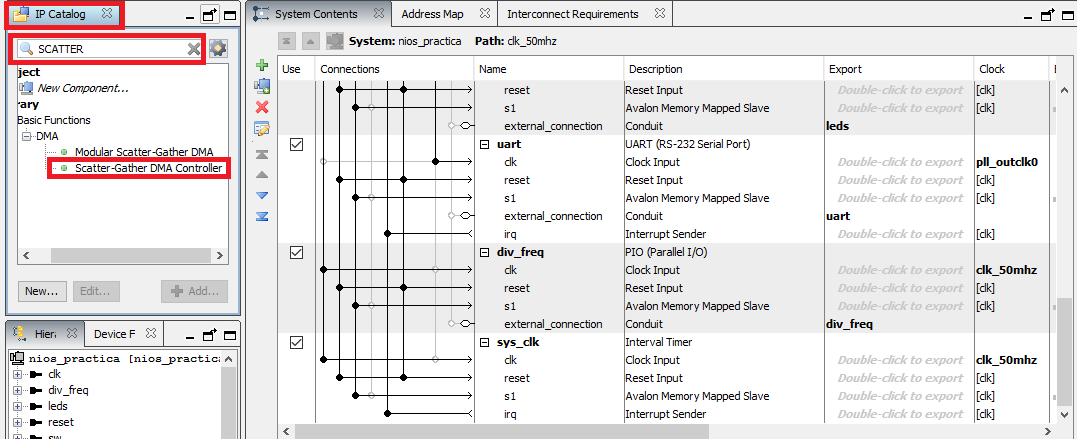

vamos agregar cada uno de los IP que necesitamos, empecemos por el

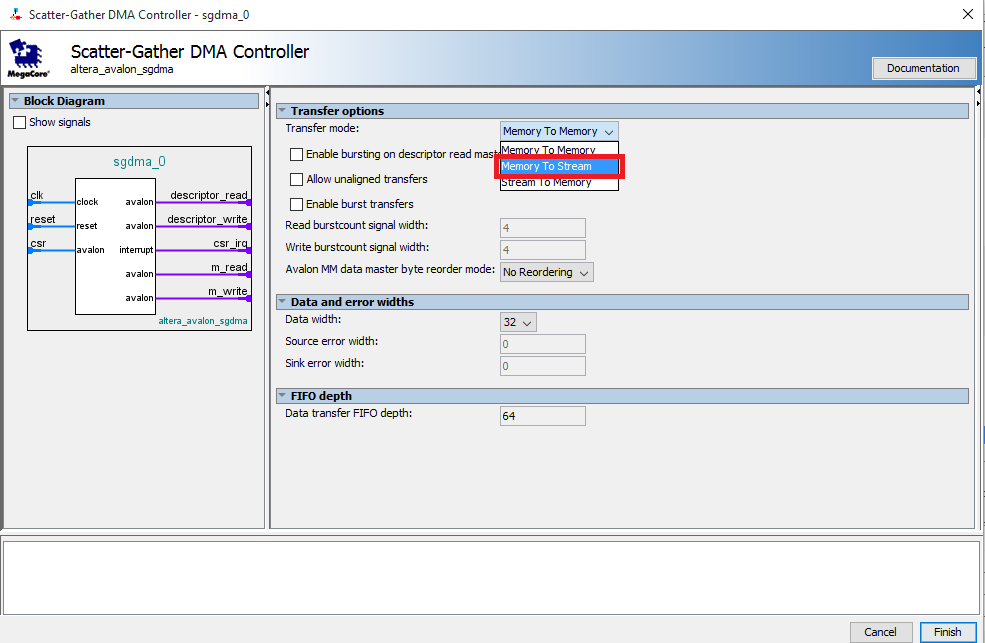

SCATTER-GATHER DMA CONTROLLER

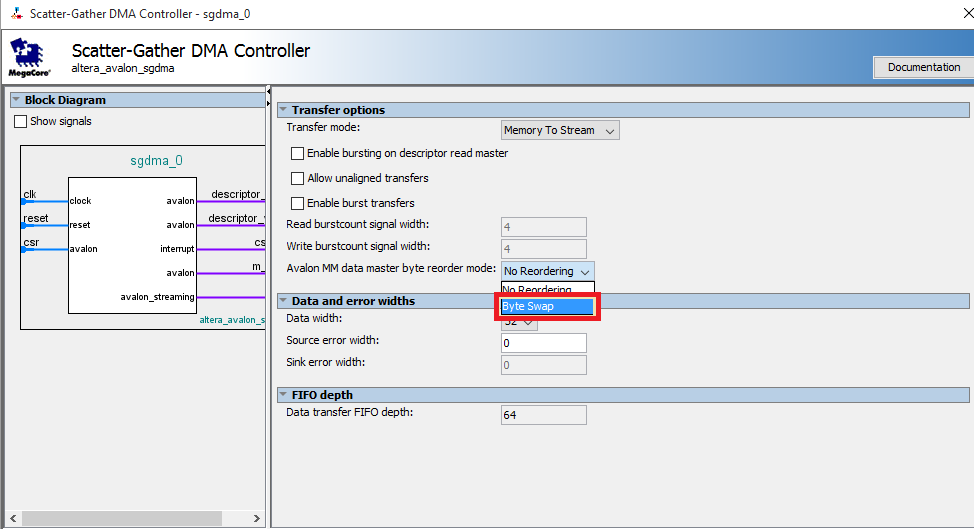

En transfer mode, seleccionamos Memory to stream
en Avalon MM data master byte reorder mode, seleccionemos Byte swap.

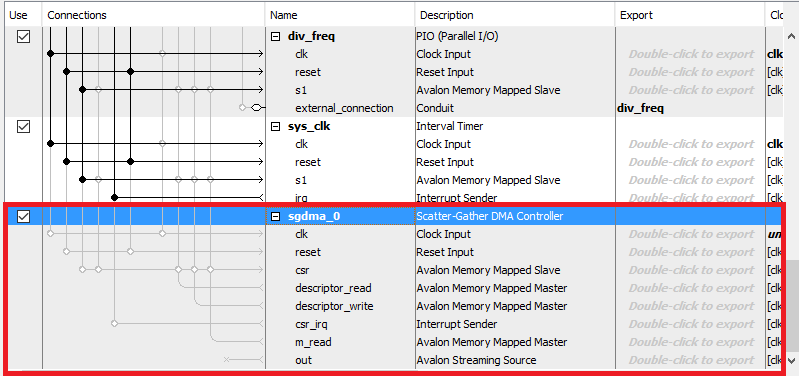

al agragarlo, debe quedarnos algo como la imagen

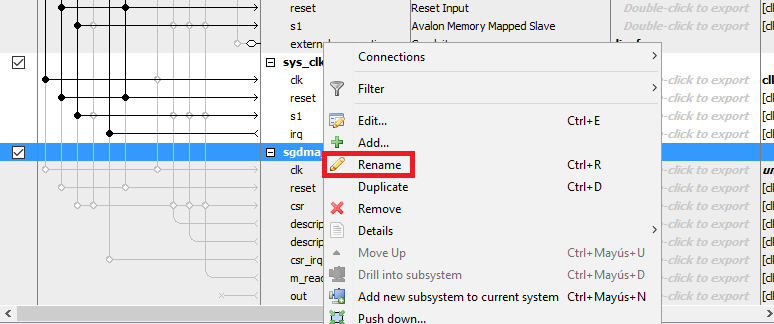

vamos a renombrarlo dando click derecho sobre el y lo llamaremos sgdma_out

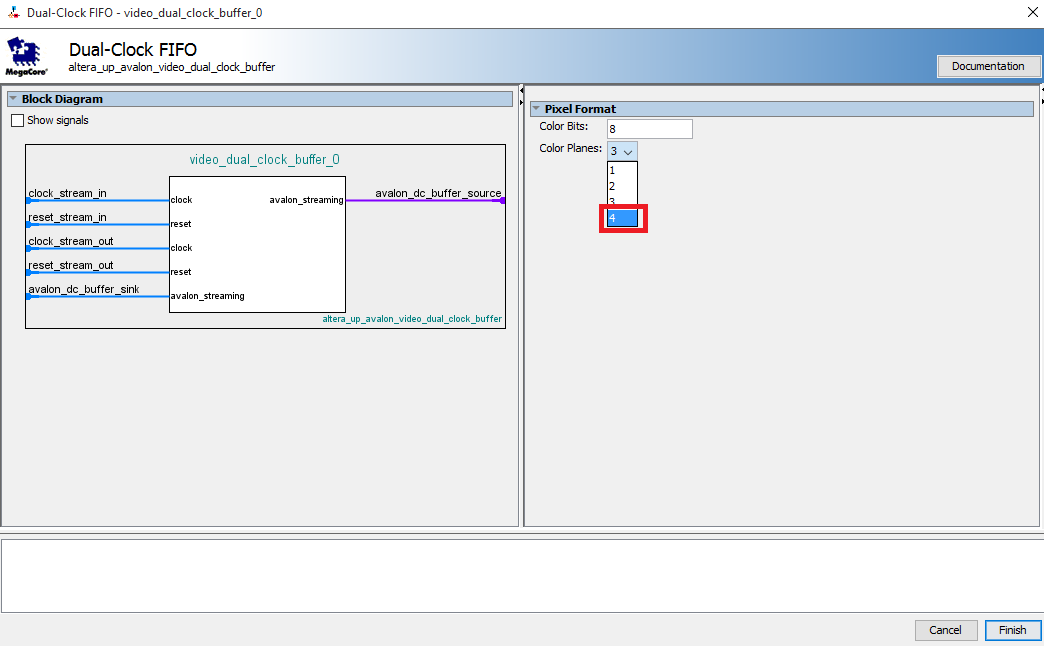

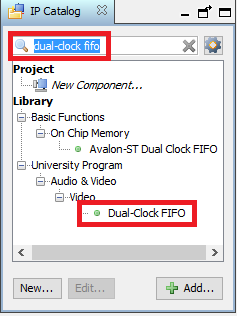

en color planes seleccionaremos 4.

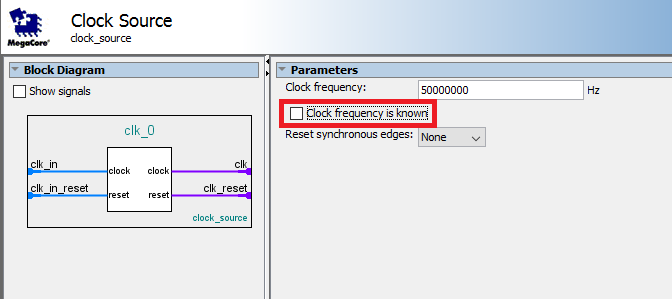

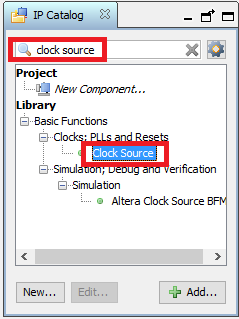

des-seleccione la casilla de
Clock frequency is known
ahora que tenemos lo que necesitamos, pasamos hacer las respectivas conexiones.

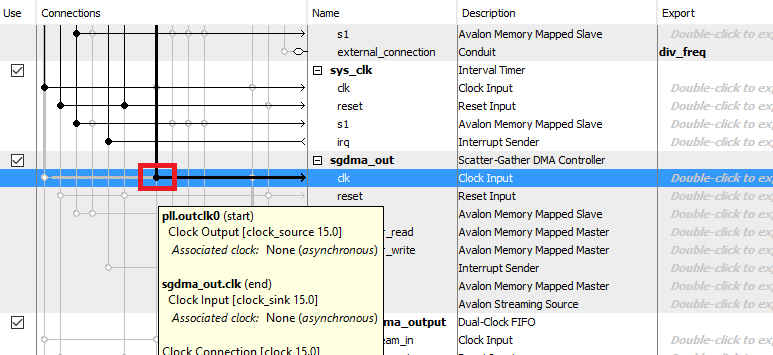

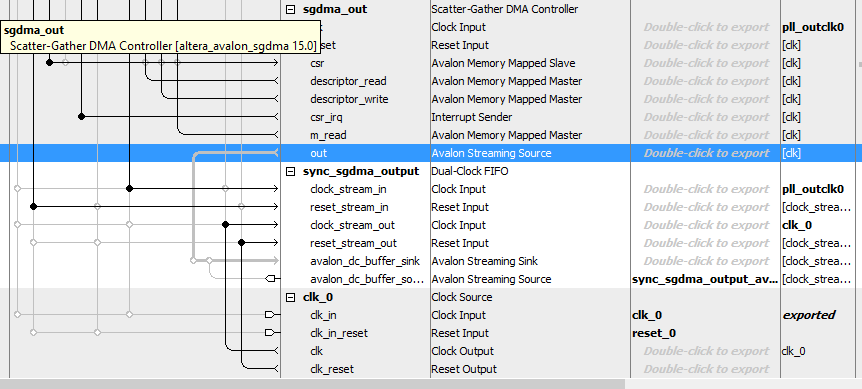

conectaremos el clk del sgdma_out al clk del pll

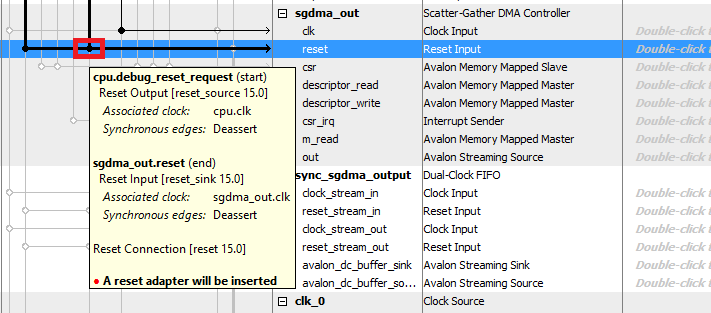

el reset al debug_reset de la cpu y al reset del clock de 50Mh

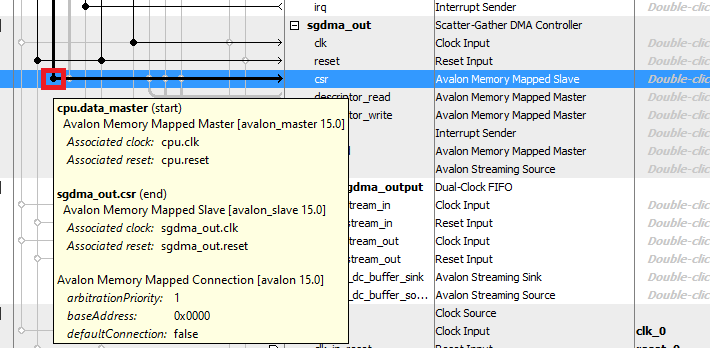

conectaremos el csr al data_master de la cpu

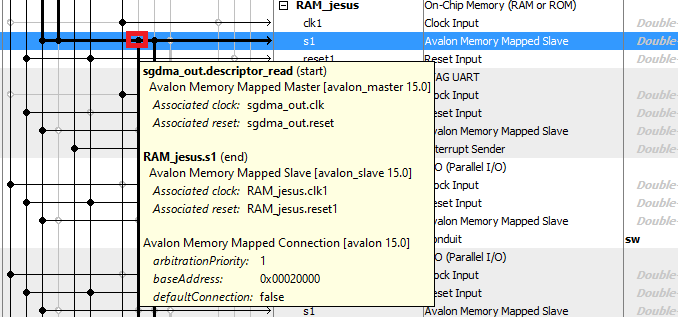

vamos a la RAM_jesus y en el s1 conecta el descriptor_read

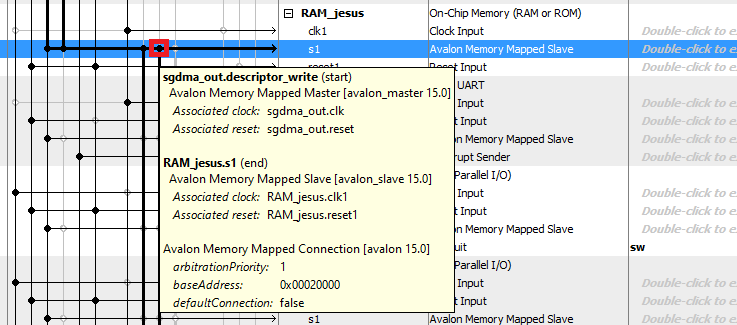

y conecta el descriptor_write
en el

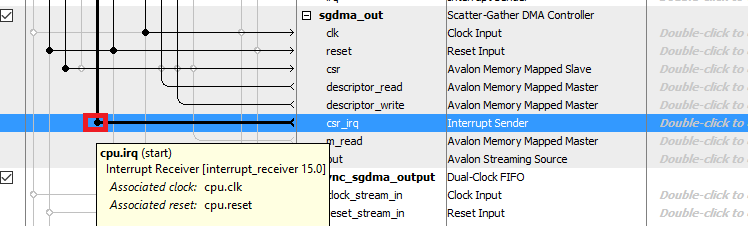

csr_irq se conectara al
irq de la
cpu

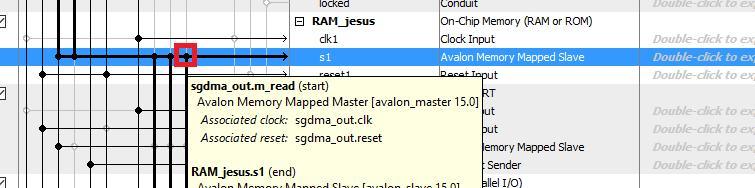

volvemos a la Ram_jesus y conectamos el m_read al s1

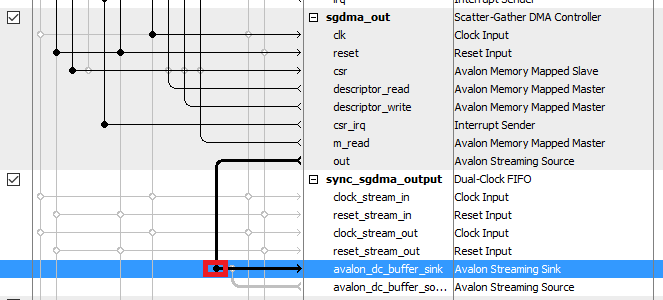

el out al avalon_dc_buffer con esto terminamos las conexiones del sgdma_out

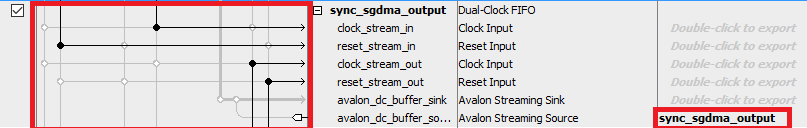

Ya que sabemos como hacer las conexiones, conecta las siguientes, cuando ya tengas las conexiones de la imagen, en la tercera casilla ala derecha dice Double-click to export dando doble click exportaremos avalon_dc_buffer_source y se nombrara como aparece en la imagen.

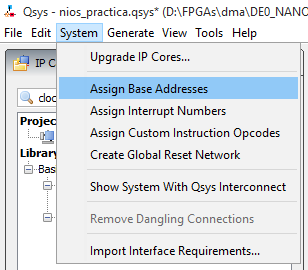

en System, seleccionamos Assign Base Addresses y Assign interrupt numbers, para que asigne automáticamente y se nos eliminen los errores.

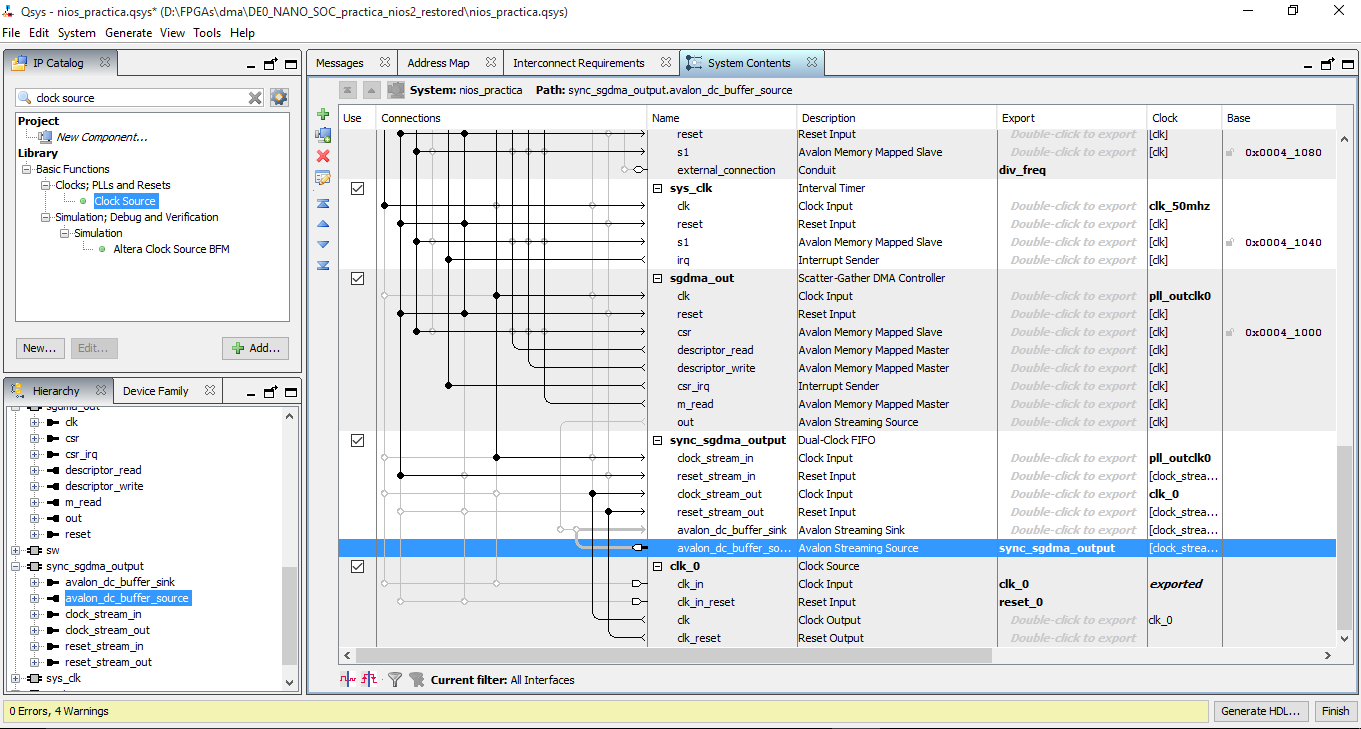

así deben quedar las conexiones

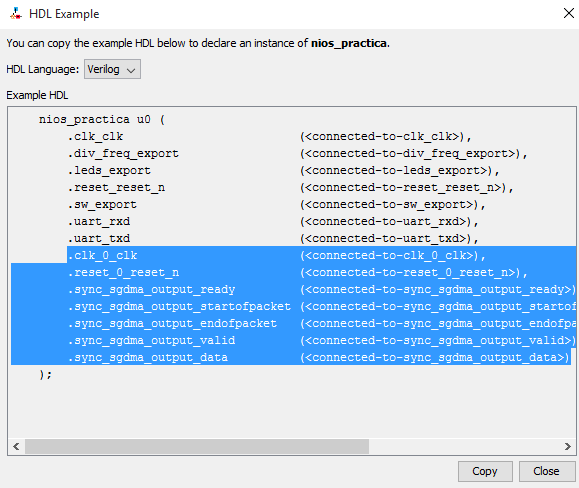

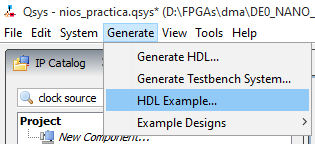

en Generate damos click en HDL Ecample

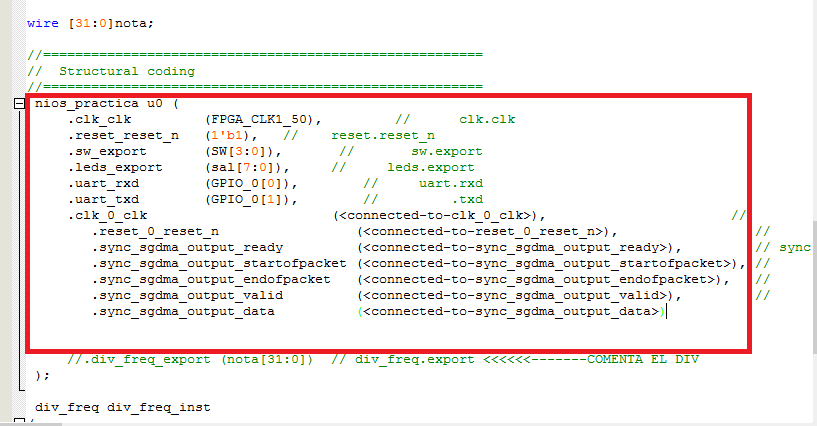

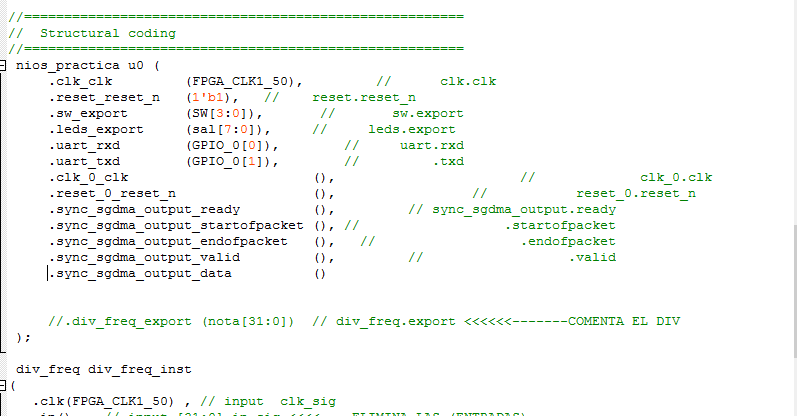

estas son nuestras conexiones generadas,las copiaremos en nuestro Modulo principal de nuestro proyecto de Quartus.

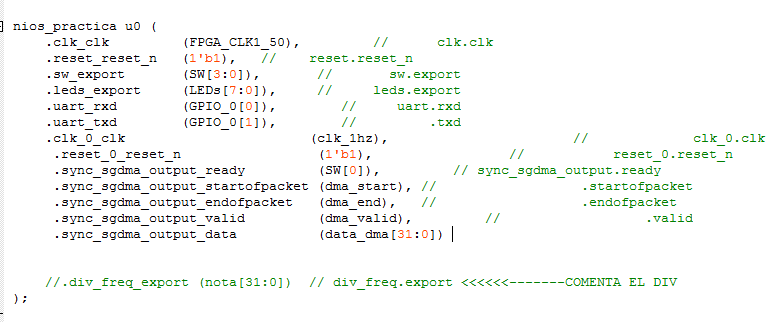

el código debe verse así
pasamos a borrar las asignaciones

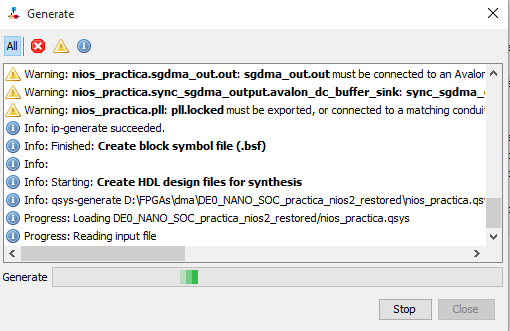

antes de hacer las asignaciones de entrada y salidas, generemos el HDL

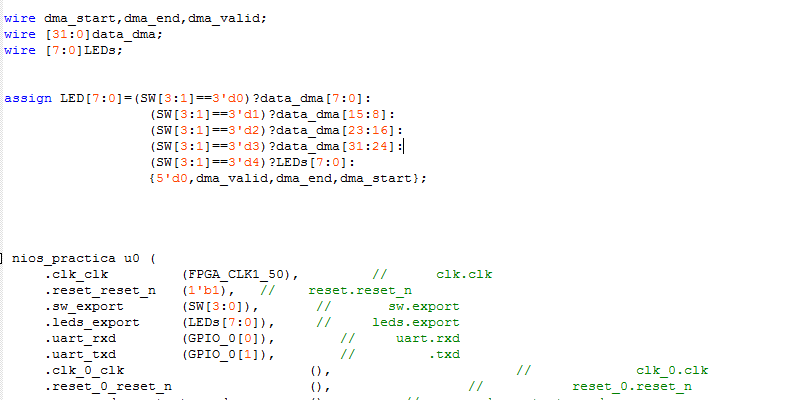

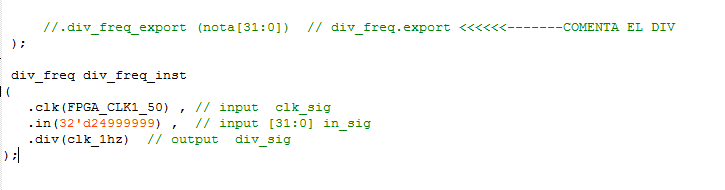

pasemos a editar el código del modulo principal en su Quartus

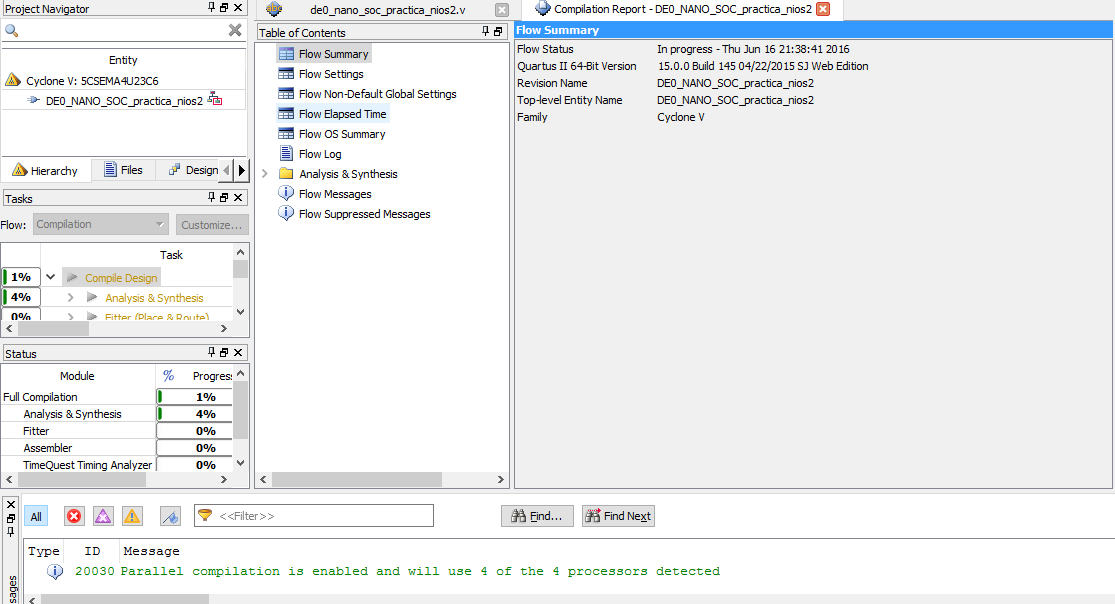

compile su programa después de copiar el código, si le sale errores asegúrese de haber copiado bien el código
mientras compila el programa abra Eclipse, pasaremos hacer el codigo del software
cree un nuevo archivo

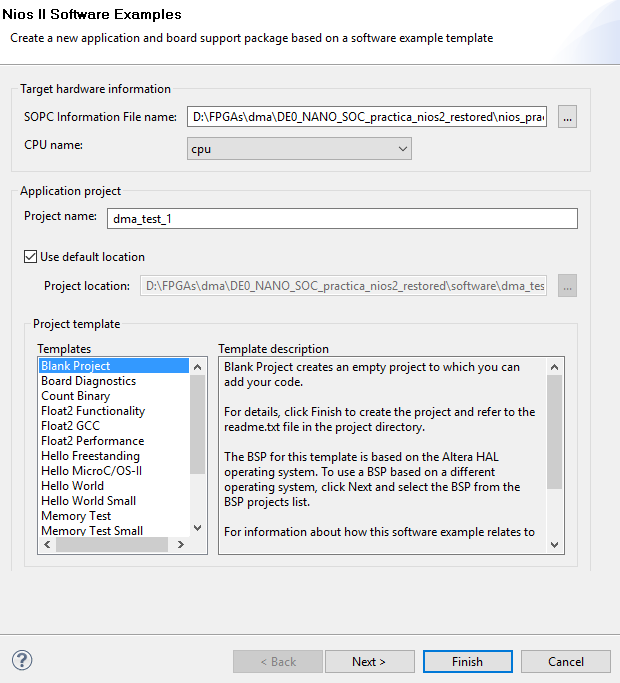

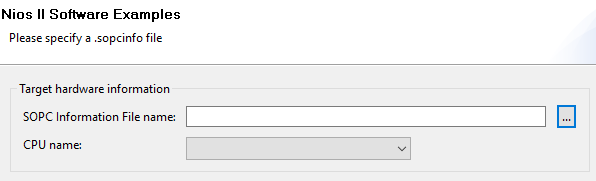

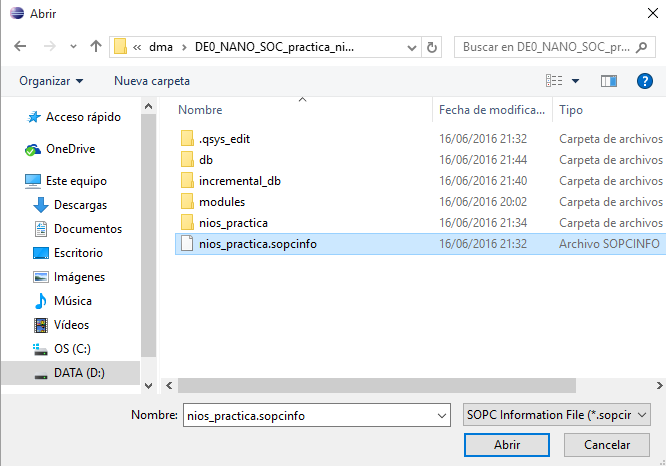

Esta parte es importante, asegúrese de la ruta del
.sopcinfo y seleccionar el correcto
el nombre del proyecto es de su elección, en este caso lo llame dma_test_1, seleccione en Templates blank project

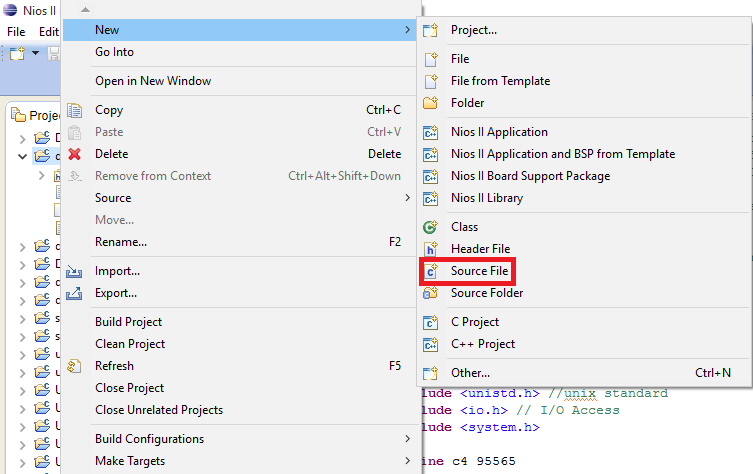

se le crearan dos carpetas,una con el nombre de dma_test_1 y otra con el nombre de dma_test_1_bsp, sobre la carpeta dma_test_1 haga click derecho y selecciones source file

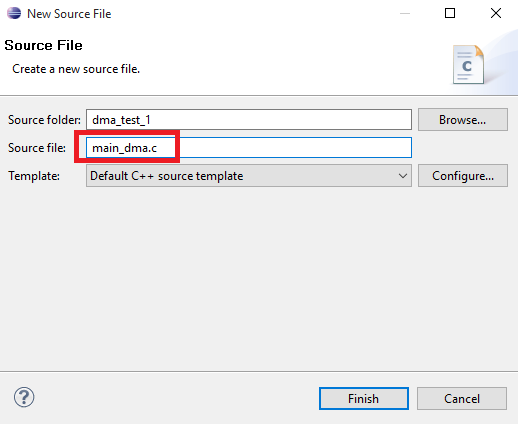

nombrelo main_dma.c es importante el .c

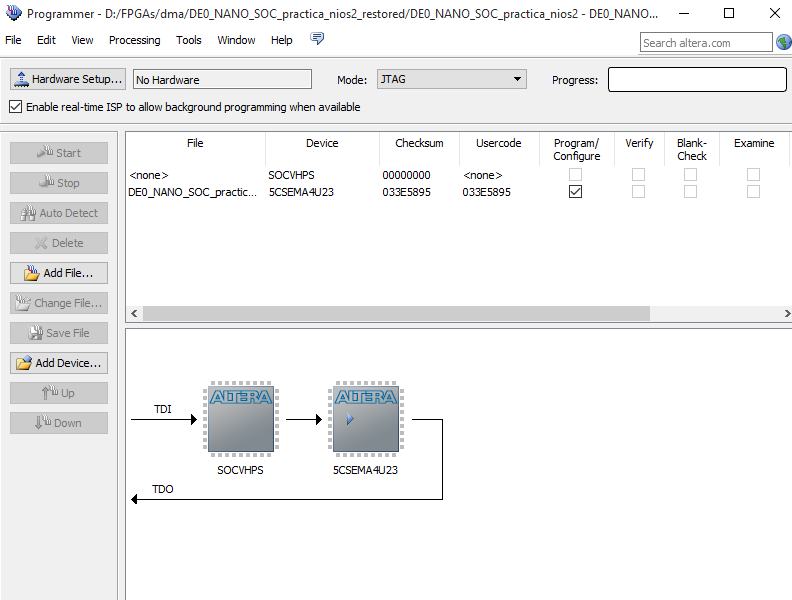

Asegúrese que el programa en Quartus halla terminado de compilar, si fue así, programe su FPGA
Descargue el codigo del

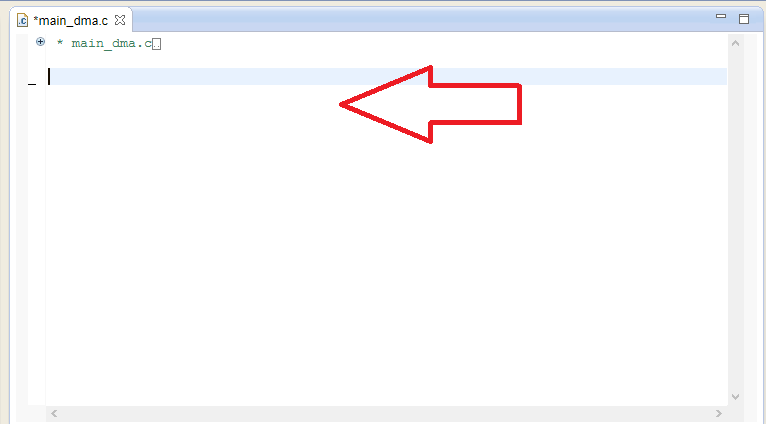

main_dma.c y copielo en el main_dma.c del archivo de eclipse.

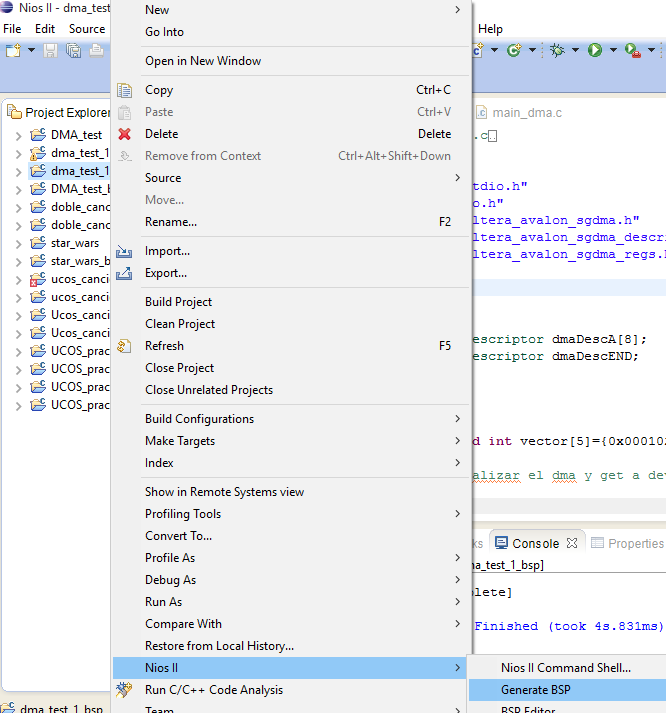

en la carpeta de dma_test_1_bsp haga click derecho y seleccine Generar BSP

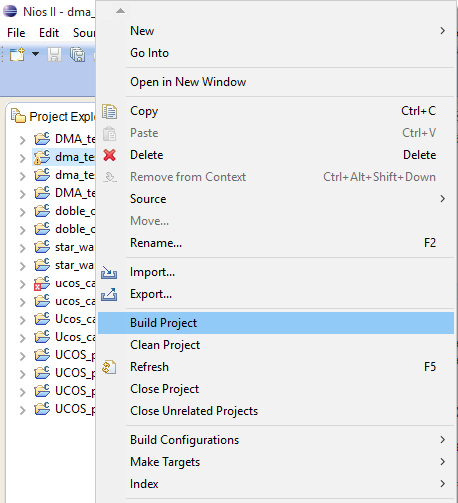

sobre la carpeta de dma_test_1 seleccione Build Project

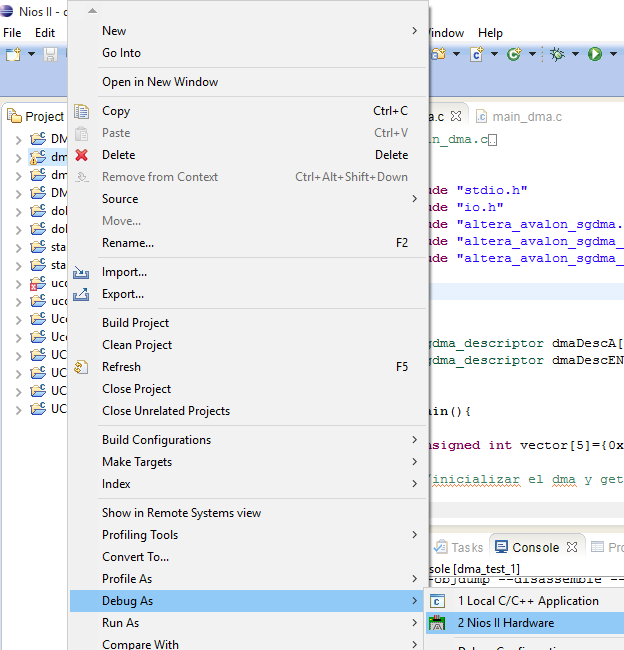

luego click derecho y seleccione Debug As- Nios hadware

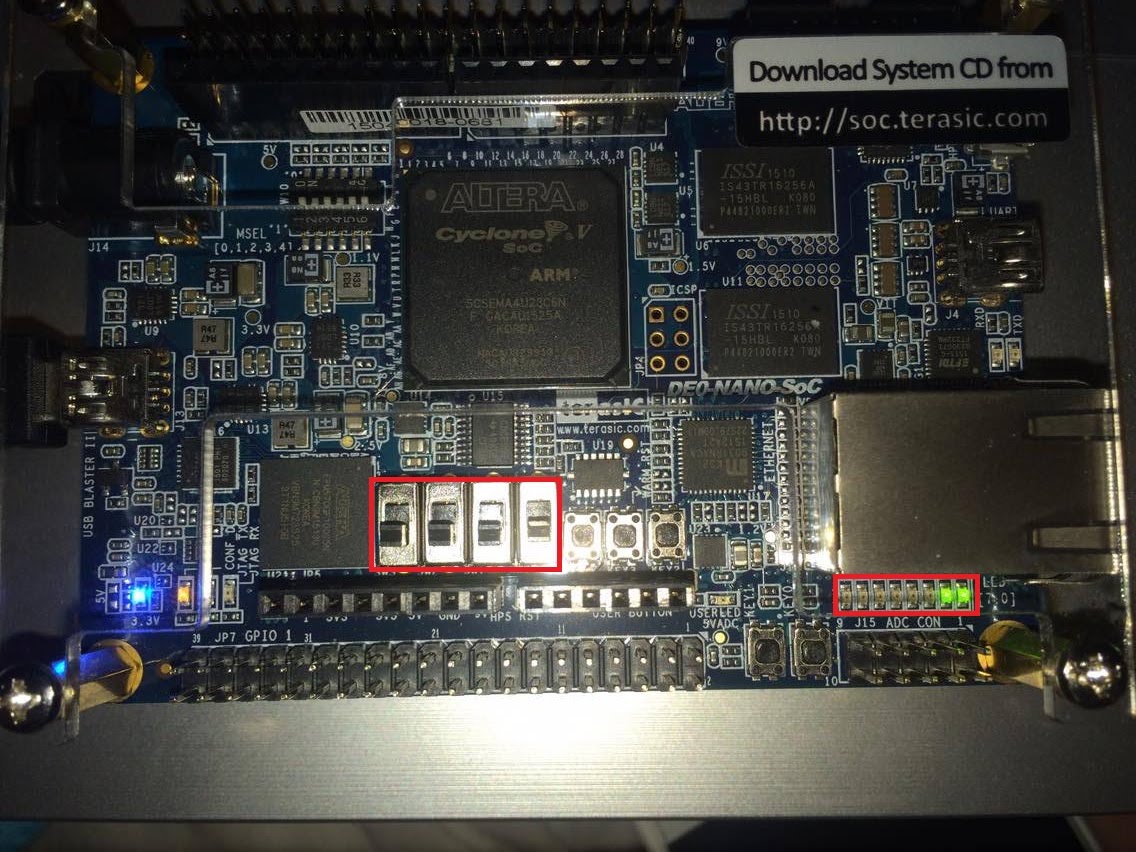

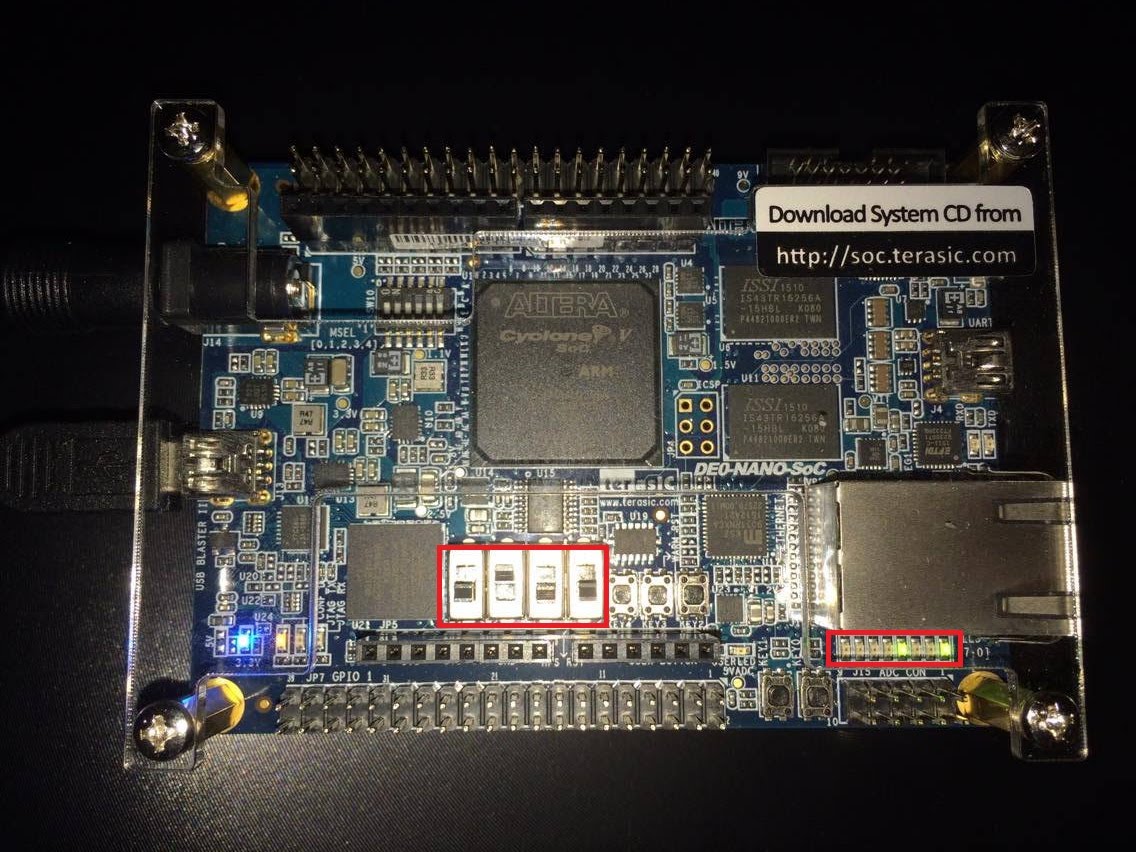

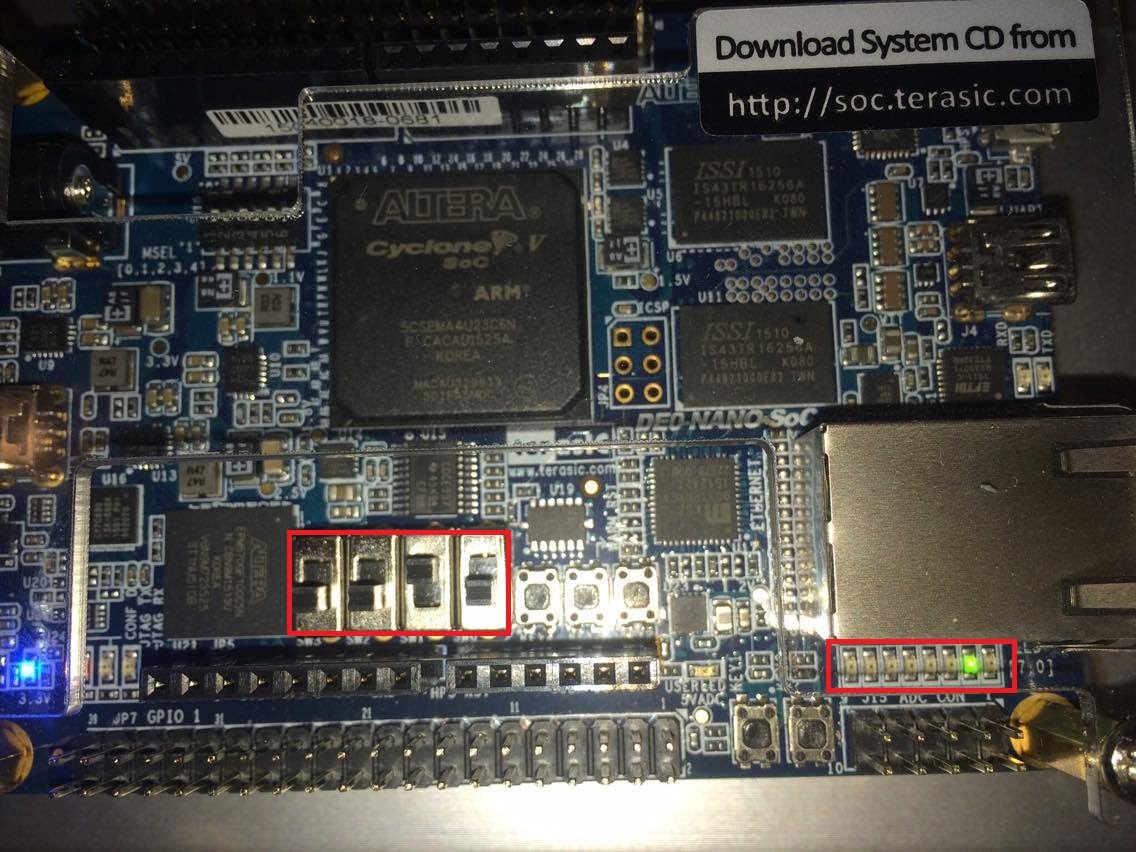

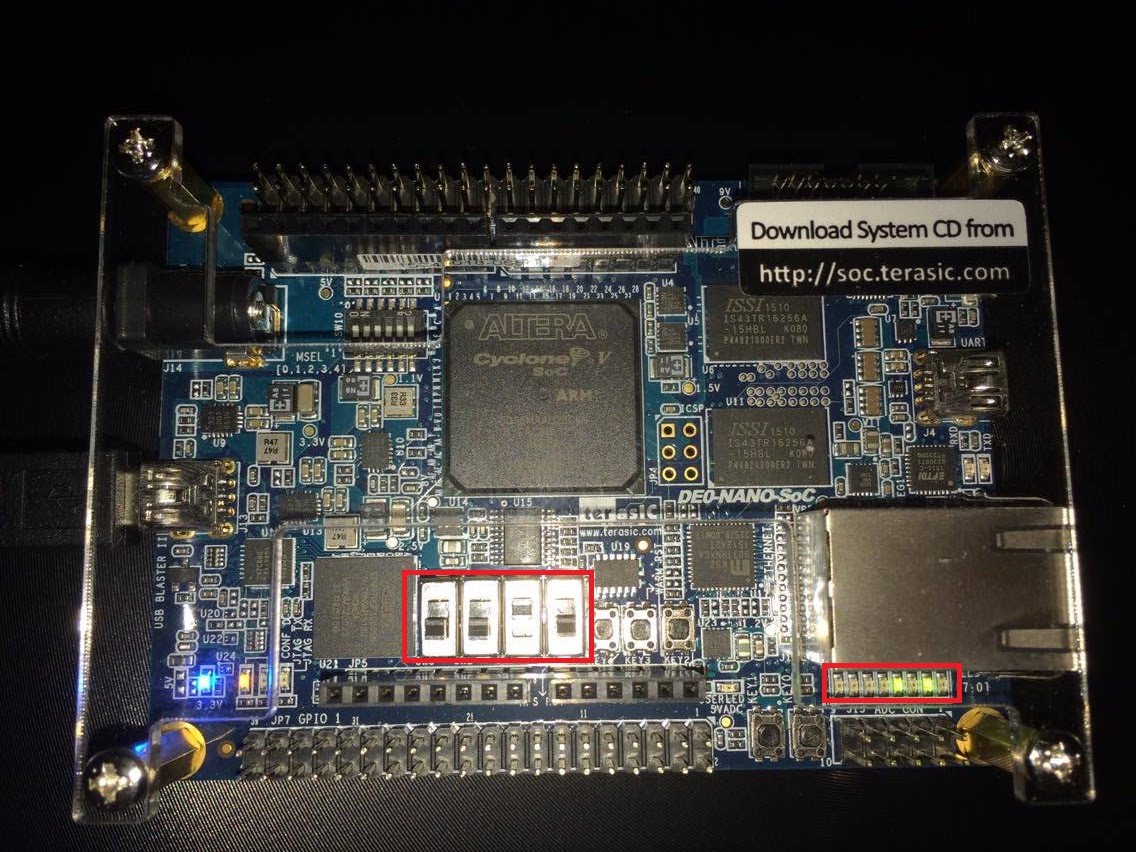

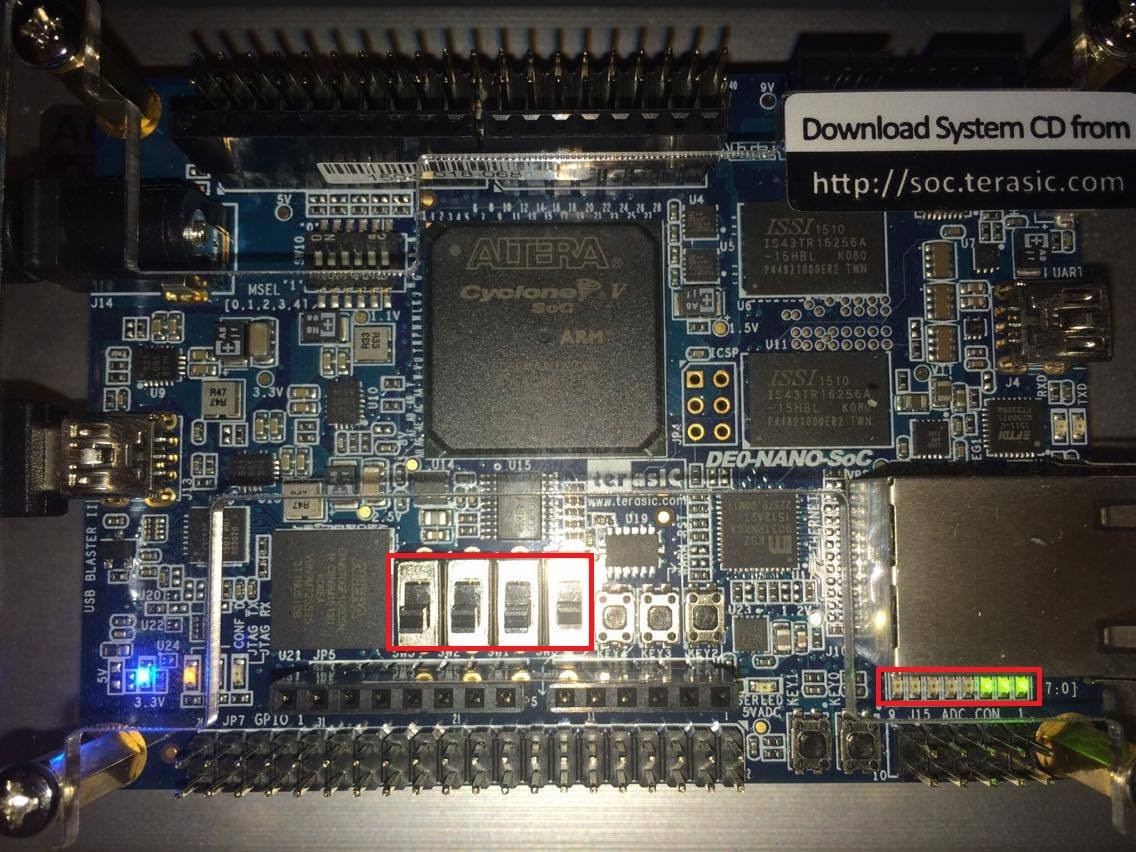

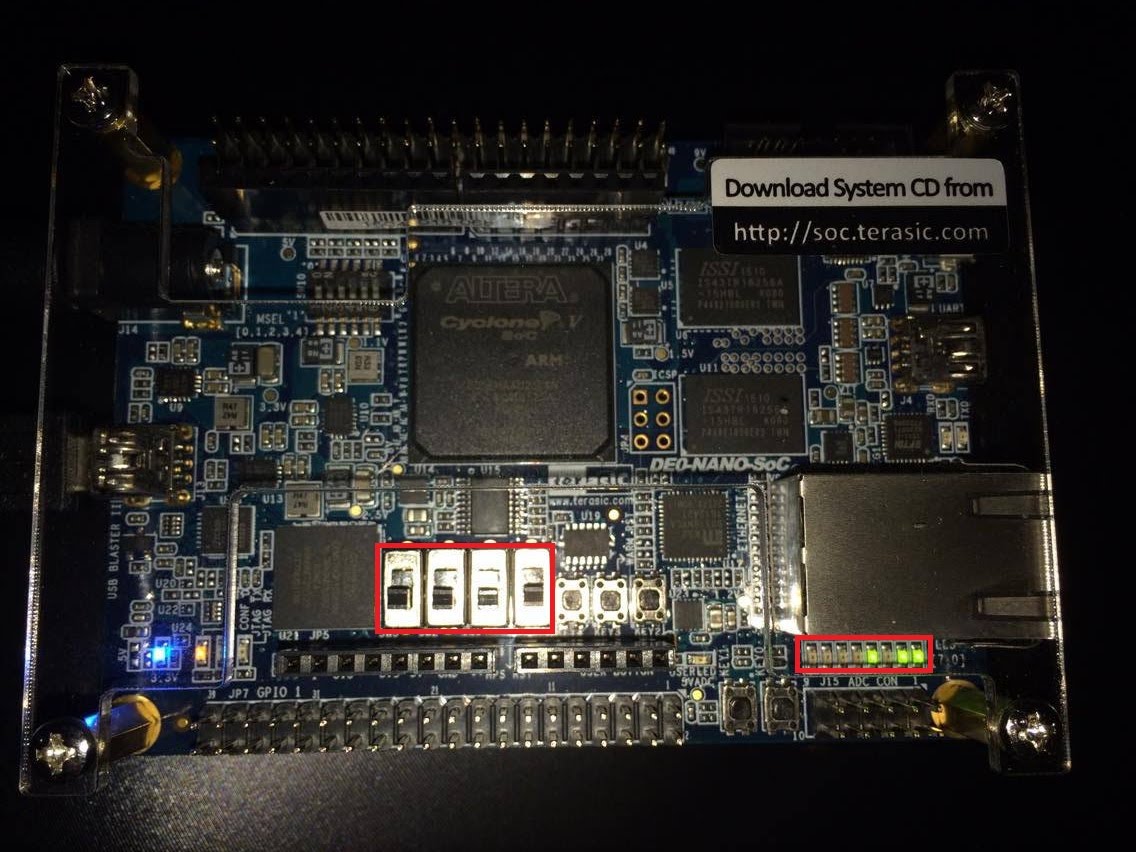

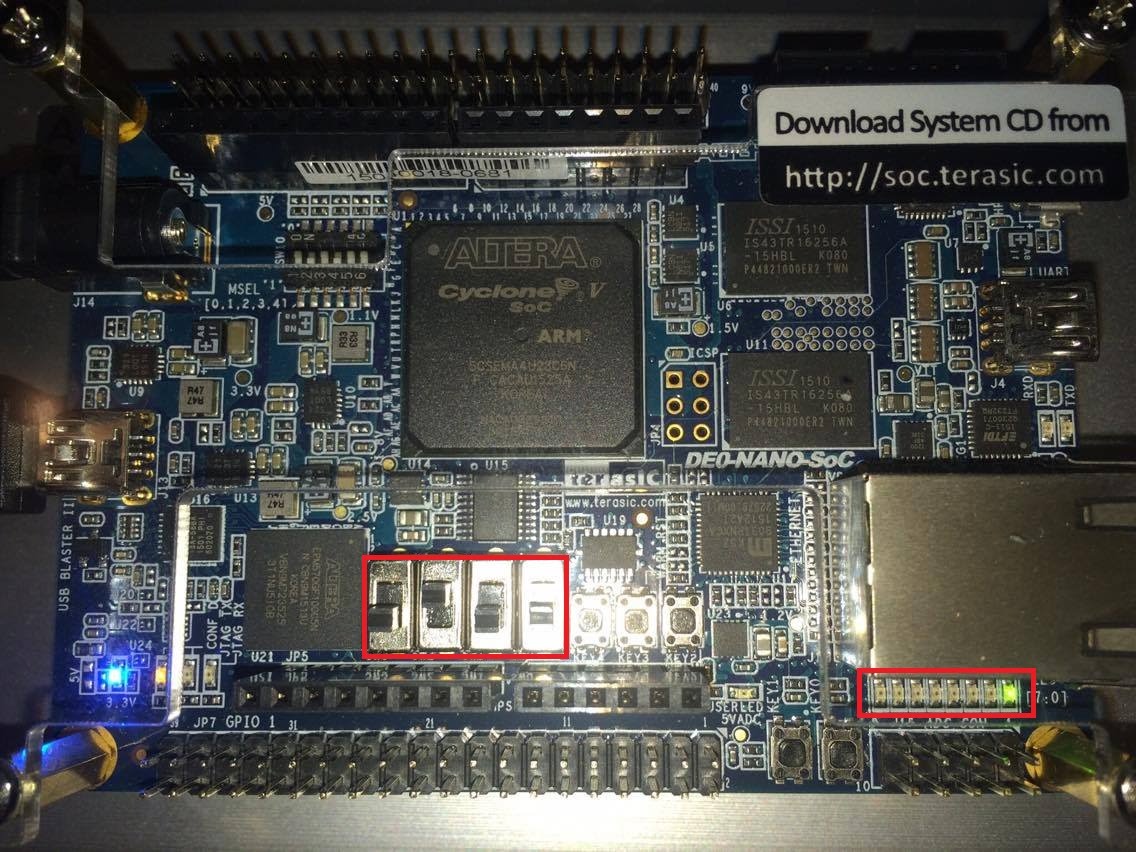

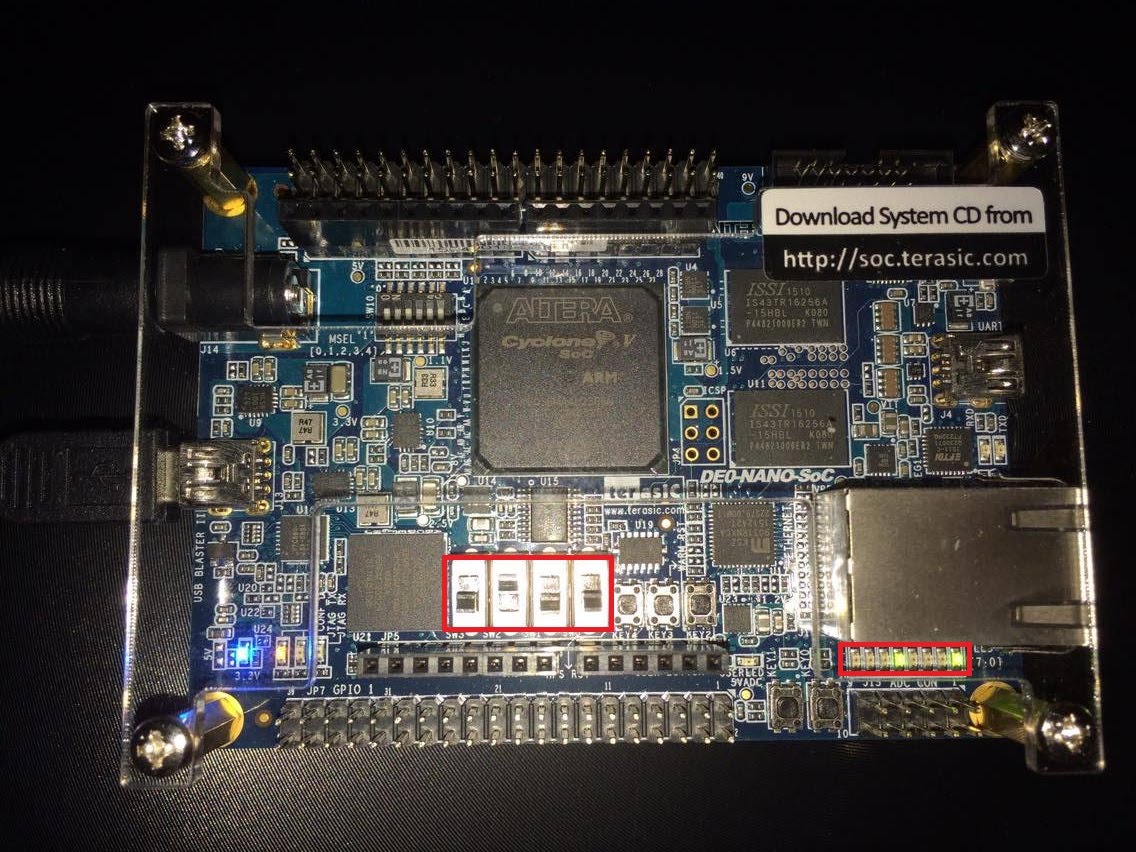

tenemos 5 vectores, el SW[0] controla los saltos entre vectores, asi que las primeras imágenes mostrara el resultado del primer vector.
vector[5]={0x00010203,0x04050607,0x08090A0B,0x0C0D0E0F,0x10111213};
3'd0 mostrara el bit menos significativo, asi que mostrara el 0x00010203
3'd1 mostrara el bit menos significativo, asi que mostrara el 0x00010203
3'd2 mostrara el bit menos significativo, asi que mostrara el 0x00010203
3'd3 mostrara el bit menos significativo, asi que mostrara el 0x00010203

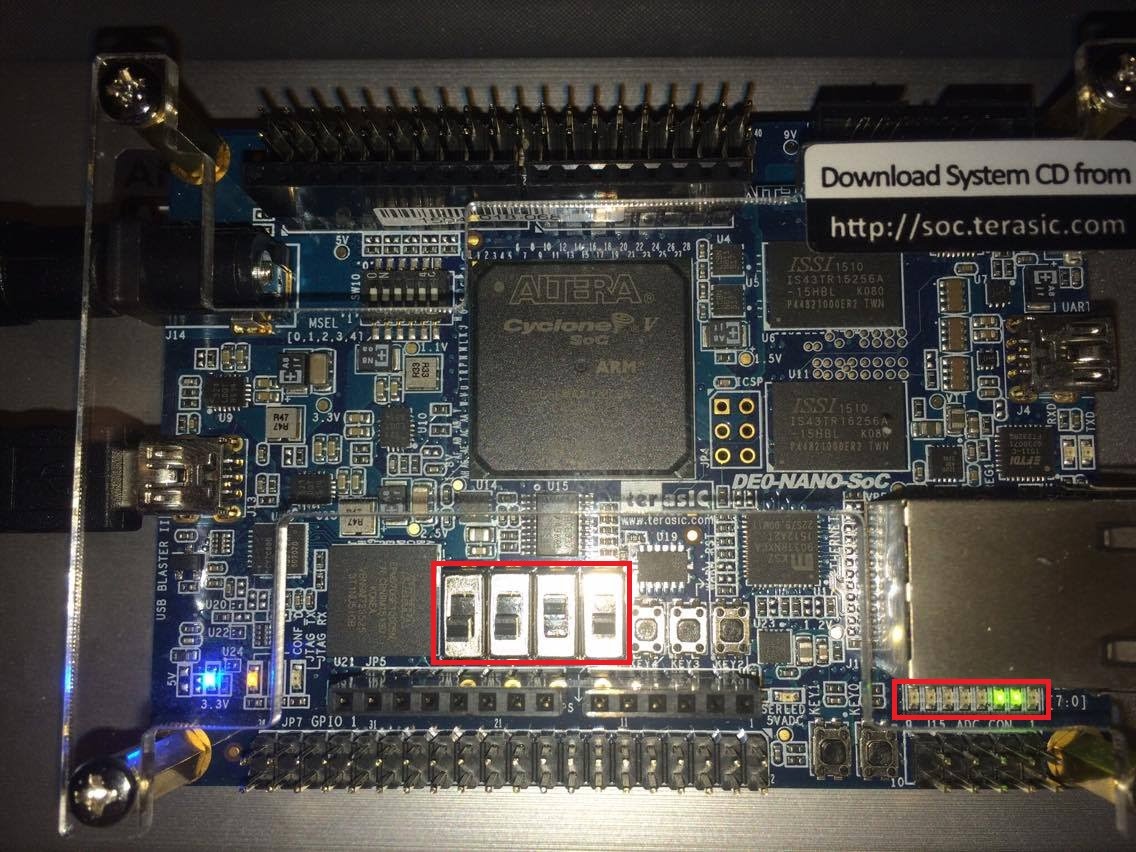

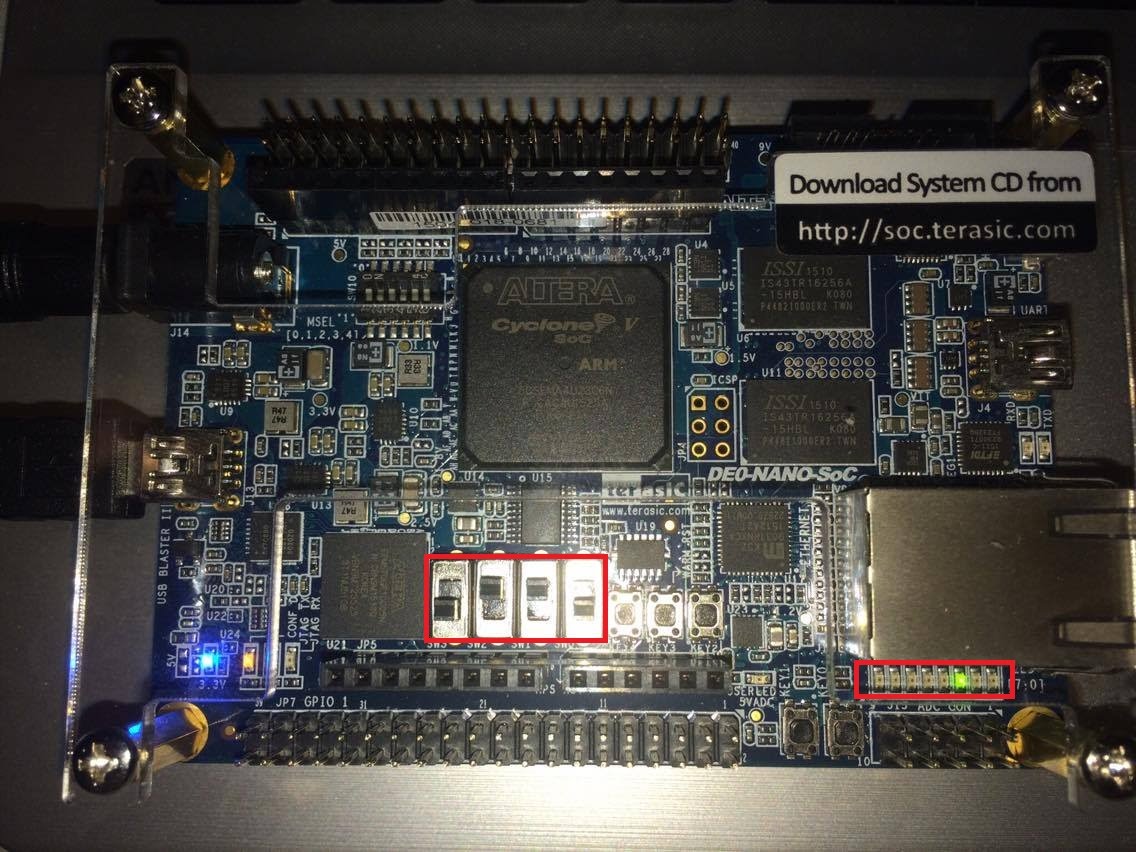

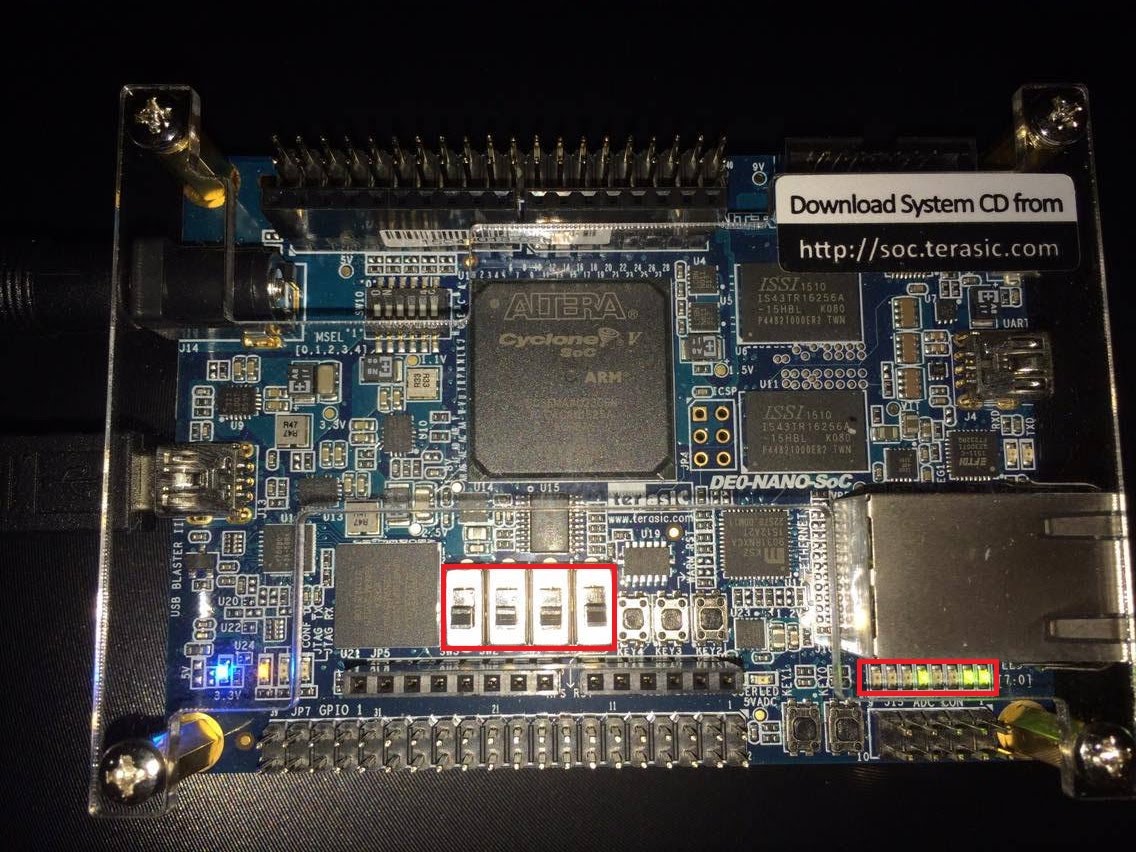

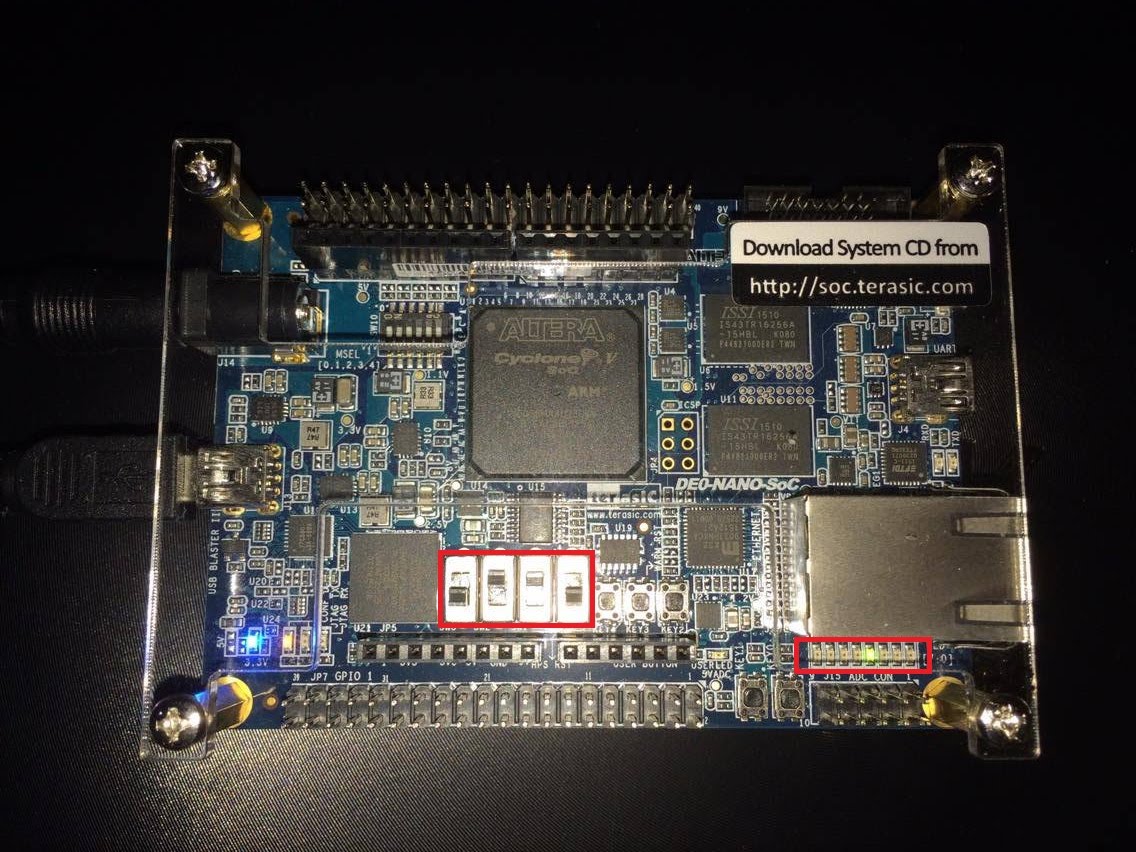

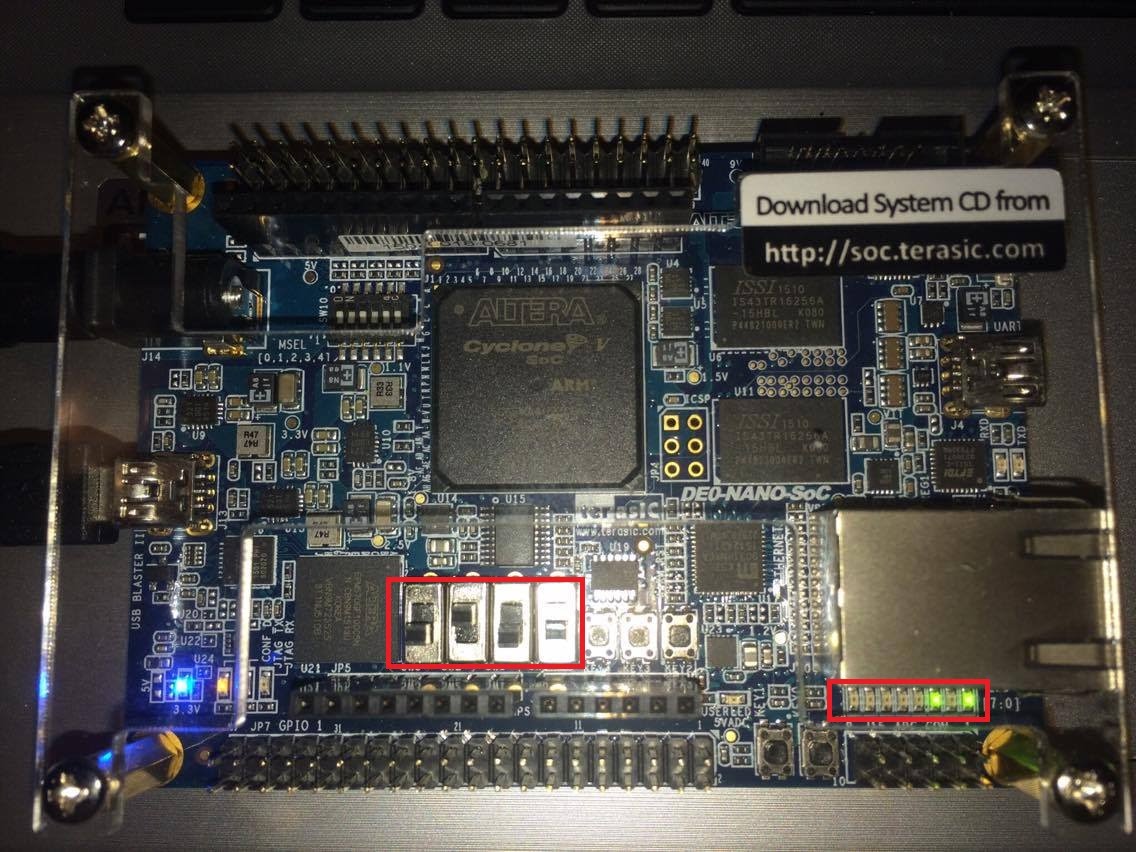

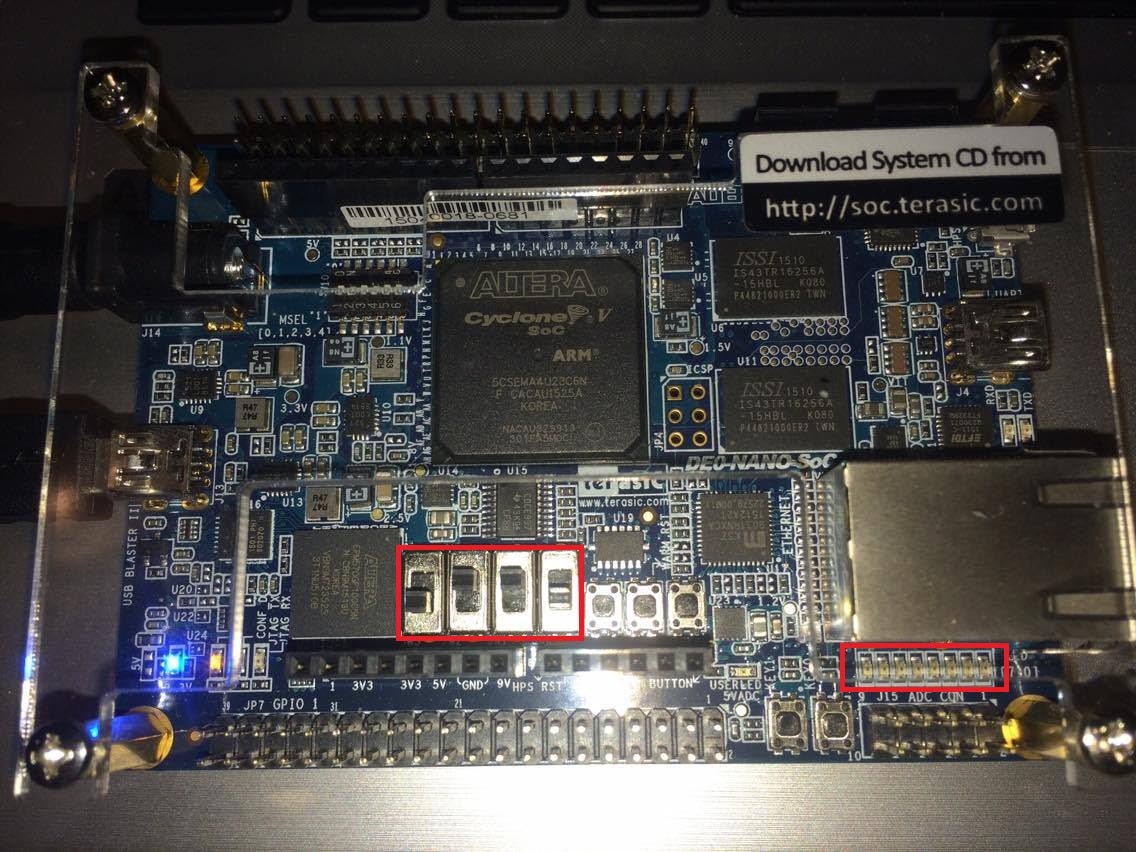

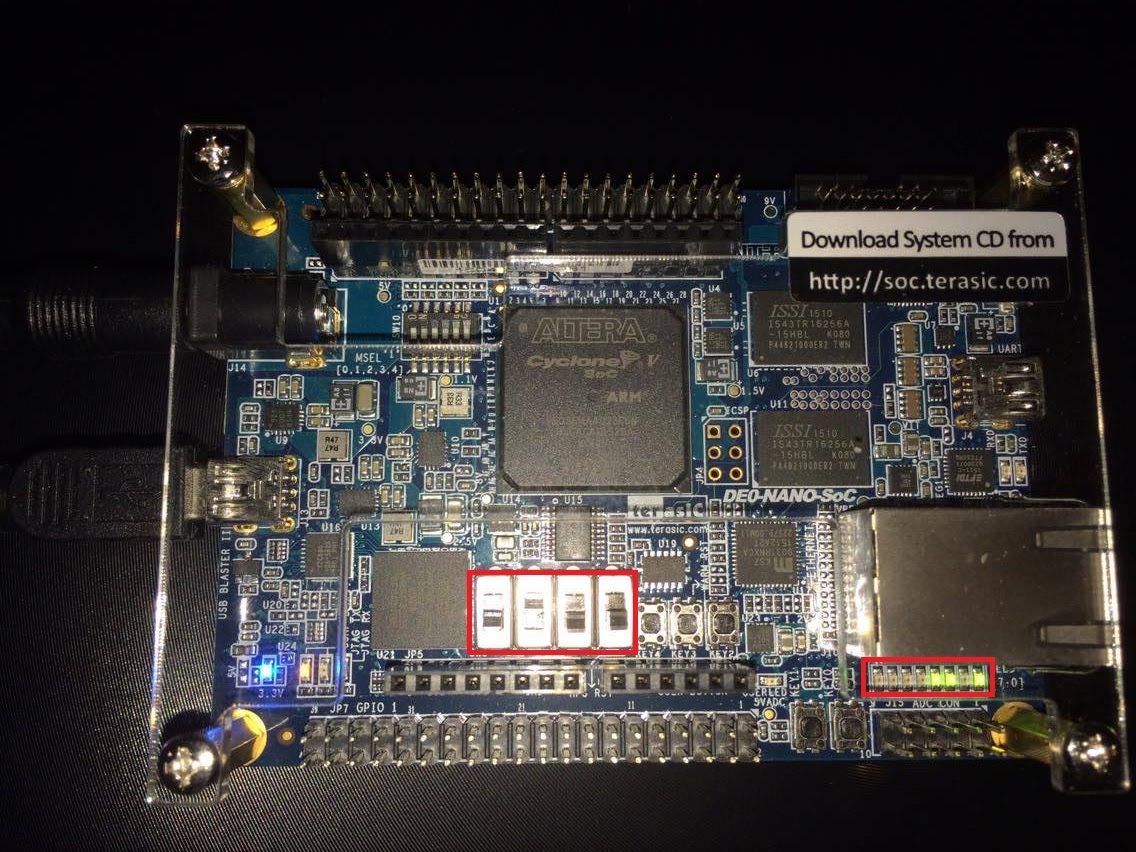

subimos el SW[0] en cuanto veamos el cambio en los leds, bajamos SW[0] veremos el resultado del segundo vector.
vector[5]={0x00010203,0x04050607,0x08090A0B,0x0C0D0E0F,0x10111213};
3'd0 mostrara el bit menos significativo, asi que mostrara el 0x04050607
3'd1 mostrara el bit menos significativo, asi que mostrara el 0x04050607
3'd2 mostrara el bit menos significativo, asi que mostrara el 0x04050607
3'd3 mostrara el bit menos significativo, asi que mostrara el 0x04050607

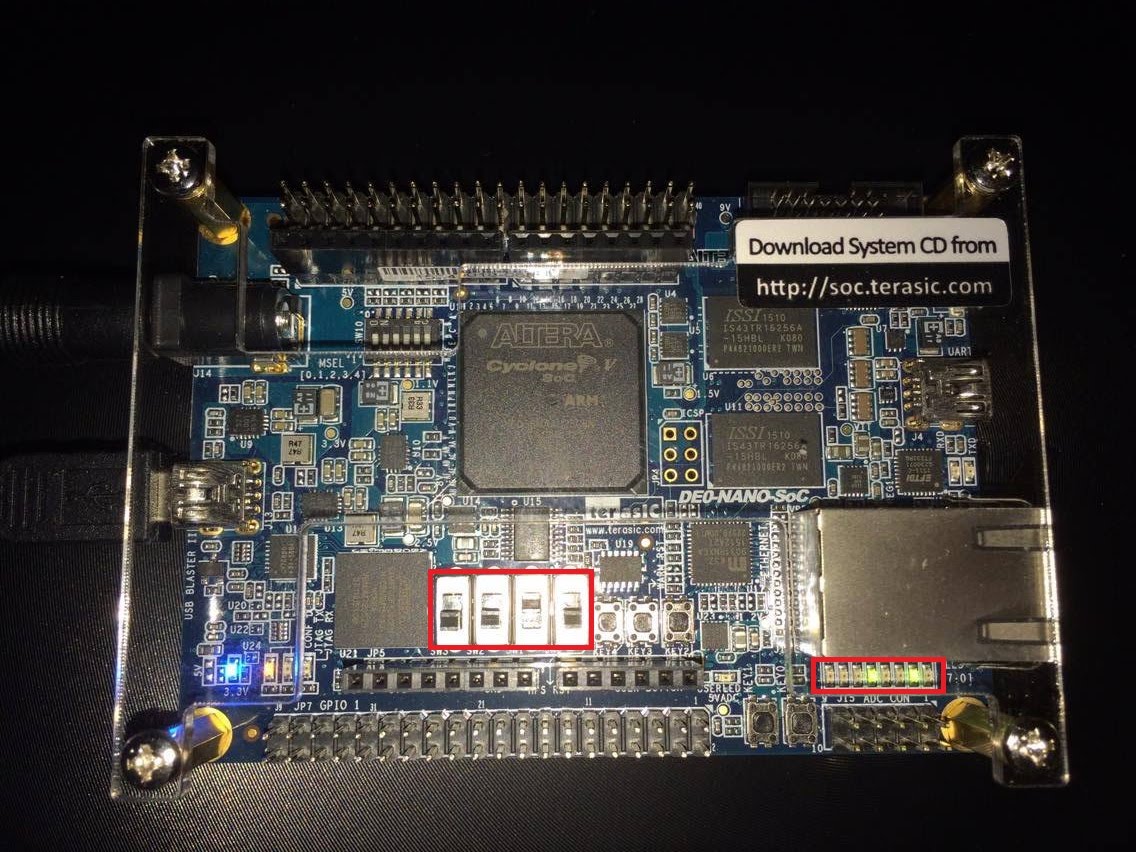

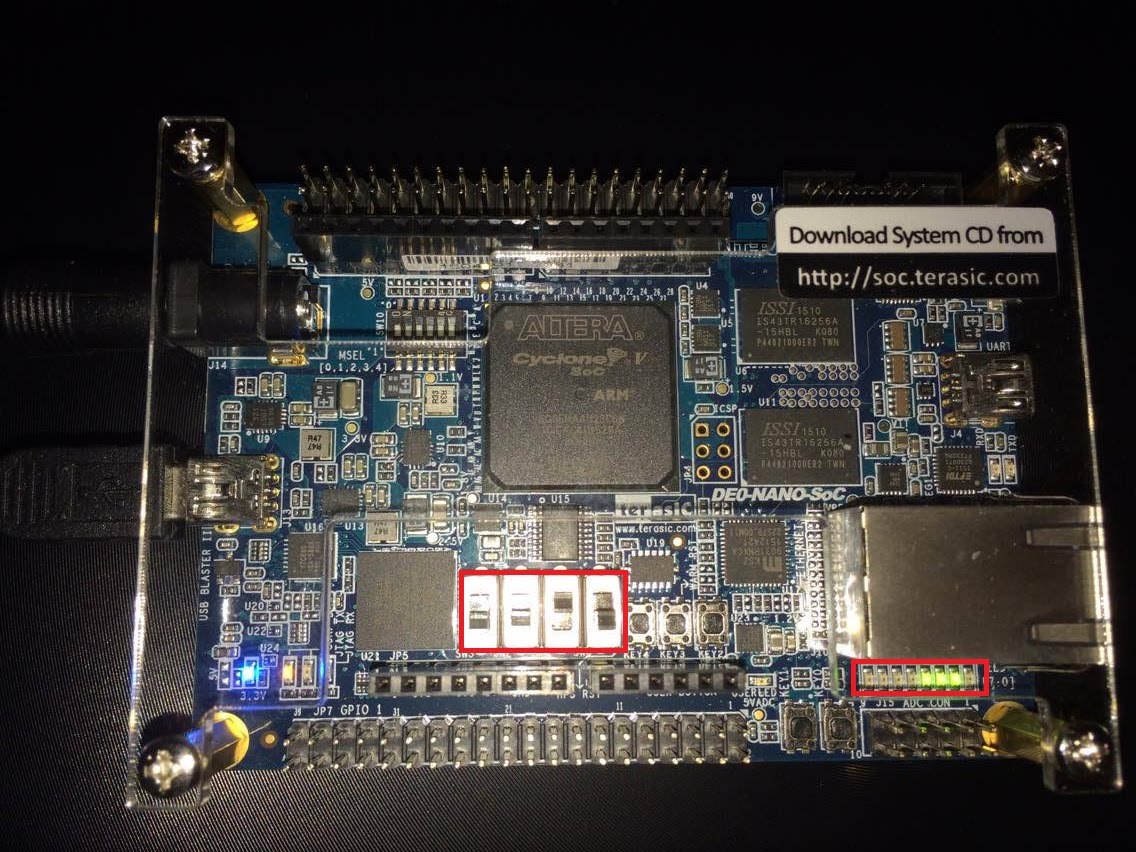

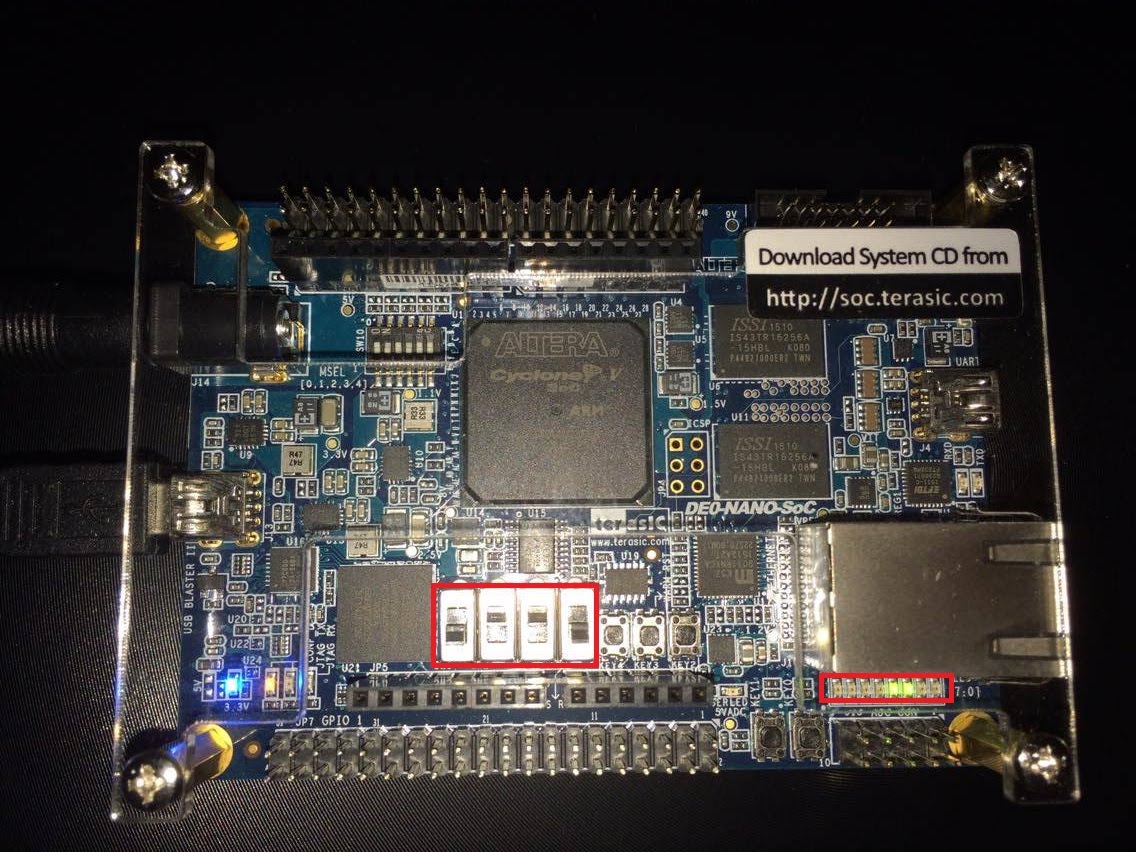

subimos el SW[0] en cuanto veamos el cambio en los leds, bajamos SW[0] veremos el resultado del tercer vector.
vector[5]={0x00010203,0x04050607,0x08090A0B,0x0C0D0E0F,0x10111213};
3'd0 mostrara el bit menos significativo, asi que mostrara el 0x08090A0B
3'd0 mostrara el bit menos significativo, asi que mostrara el 0x08090A0B
3'd2 mostrara el bit menos significativo, asi que mostrara el 0x08090A0B
3'd3 mostrara el bit menos significativo, asi que mostrara el 0x08090A0B
subimos el SW[0] en cuanto veamos el cambio en los leds, bajamos SW[0] veremos el resultado del cuarto vector.
vector[5]={0x00010203,0x04050607,0x08090A0B,0x0C0D0E0F,0x10111213};
3'd0 mostrara el bit menos significativo, así que mostrara el 0x0C0D0E0F
3'd1 mostrara el bit menos significativo, así que mostrara el 0x0C0D0E0F
3'd2 mostrara el bit menos significativo, así que mostrara el 0x0C0D0E0F
3'd3 mostrara el bit menos significativo, así que mostrara el 0x0C0D0E0F
subimos el SW[0] en cuanto veamos el cambio en los leds, bajamos SW[0] veremos el resultado del quinto vector.
vector[5]={0x00010203,0x04050607,0x08090A0B,0x0C0D0E0F,0x10111213};
3'd0 mostrara el bit menos significativo, así que mostrara el 0x10111213
3'd1 mostrara el bit menos significativo, así que mostrara el 0x10111213
3'd2 mostrara el bit menos significativo, así que mostrara el 0x10111213
3'd3 mostrara el bit menos significativo, así que mostrara el 0x10111213

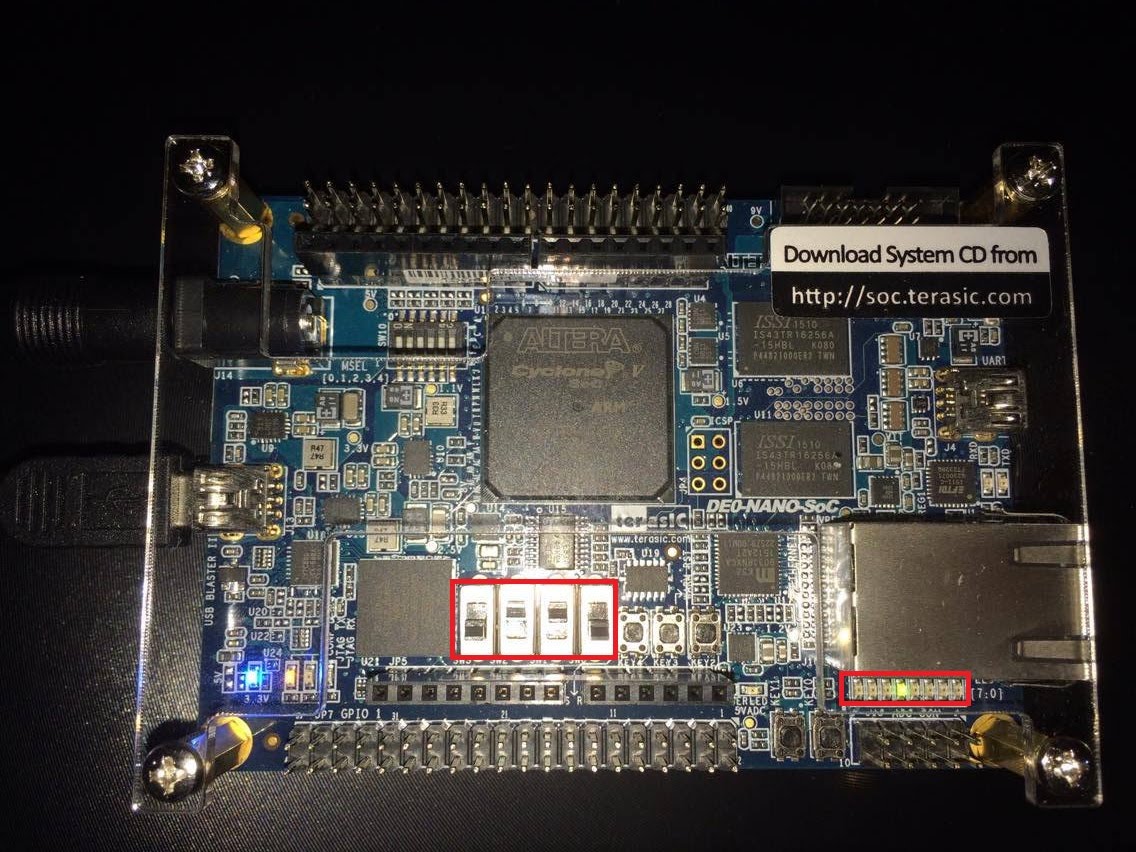

ahora bien si dejamos SW[0] arriba, este mostrara posición por posición de cada vector desde el menos significativo al mas significativo.
