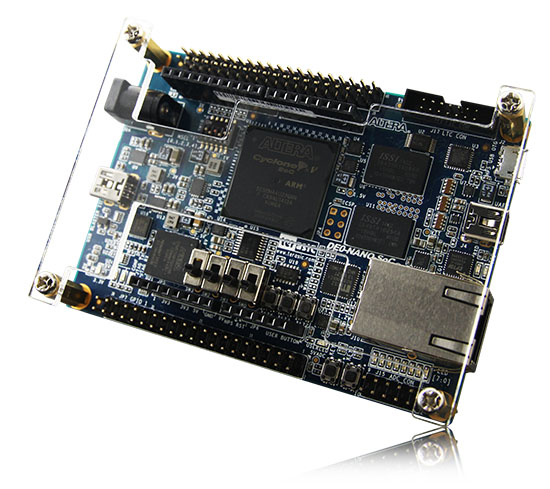

DE0-NANO-SOC

Index:

Syllabus UPB Bucaramanga ECE10243 2016

  1. Introducción a las FPGAs
    1. CLB, LEs, LABs, ALMs.
    2. Concurrencia y paralelismo.
    1. Lenguajes y herramientas.
    1. Multiplexor,
    2. Contador.
    3. Sincronizador de frecuencia.
    4. Divisor de frecuencia.
      1. Generador de frecuencias.
    5. Registro de corrimiento con Generate(TAREA).
    1. ¿Qué son las FPGAs?
    2. ¿Como se programan?.
    3. Estado del Arte.
    4. Mi Primer Chip.
    5. Software Necesario(Copiado e instalación).
  2. Simulación e Introducción a las FSM
    1. Diseño de FSM,y diagramas.
      1. Decodificador de control de SNES.
    2. Diseño de FSMD y diagramas ASMD
    1. NCO.
    1. Sincronizador de datos de alta a baja.
    2. Sincronizador de datos de baja a alta.
    1. La importancia de la simulación(ModelSim) para el diseño digital.
    2. FSM, y FSMD.
    3. IP Cores.
    4. Sincronización de datos.
    5. Pipeline.
  3. Introducción a los Soft-Core y codiseño SW/HW. Parte 1
    1. Contador y secuencia.
    1. Generador de señales.
    1. Karplus Strong Algoritm(SW y HW).
    1. Mi primer micro en la FPGA (picoctrl).
    2. Mi primer Arduino en la FPGA.
    3. Mi primer Nios II(Qsys).
  4. Introducción a los Soft-Core y codiseño SW/HW. Parte 2
    1. Performance Counter.
    1. Tipos de ventanas(Blackman, Hanning, Hamming, etc)
    2. Diseño de Filtros en SW y HW.
    1. Custom Hardware Nios II.
    2. Non-Volatile Nios II SW(extra).
    3. Nios II y DMA(Direct Memory Access).
    4. Filtro Comb Promediador.
    5. Filtros FIR.
  5. Introducción a los Soft-Core y codiseño SW/HW. Parte 3
    1. Micrium uCOS II.
    2. FreeRTOS.
    3. NutOS(op).
    4. uLinux(op).
    1. Introducción a los Sistemas Operativos de Tiempo real RTOS.
  6. Vistazo a las Herramientas de HLS(High Level Synthesis) (Pausa Activa)
    1. DSP Builder.
    2. Vivado HLx.
    3. LegUp.
    4. Bluespec.
  7. Introducción a los Soft-Core y codiseño SW/HW. Parte 4
    1. Mandelbrot.
    1. Practica de union de conceptos de parte 1, 2, y 3.
  8. Introducción a el diseño con HPS Parte 1.
    1. Diseño de Hardware(Qsys)
    2. Programación BareMetal.
      1. Acceso a perifericos del ARM.
      2. Acceso a perifericos por medio del F2H AXI, H2F AXI, y lightweight.
    1. Mi Primer ARM Cortex M9.
  9. Introducción a el diseño con HPS Parte 2.
    1. u-Boot and preloader.
    2. Linux Kernel.
    1. Creando mi primera Imagen de Linux.
  10. Introducción a el diseño con HPS Parte 3.
    1. Acceso a perifericos del ARM(usando C y shell).
    2. Acceso a perifericos por medio del F2H AXI, H2F AXI, y lightweight(usando C y shell).
    1. Compilación de Libreria PocketSphinx.
    1. Mi primer programa en Linux.
    2. Reconocimiento de Voz.
  11. Introducción a el diseño con HPS y codiseño SW/HW Parte 4.
    1. DMA transfer.
    1. HPS and Nios II.
  12. Introducción a el diseño con HPS y codiseño SW/HW Parte 5.
    1. pThreads.
    2. pThreads and HW accelerators.
    1. Parallel Computing.
  13. Introducción a el diseño con HPS y codiseño SW/HW Parte 6.
    1. Conceptos matematicos.
    2. Accelerando RayTracing.
    1. Introducción al algoritmo de RayTracing.
  14. Vistazo a OpenCL(Pausa Activa).
    1. Parallel Computing using OpenCL orientado a FPGAs.



1-Basic Concepts

2-Nios II

3-Other Soft Cores

4-FIR Filters

5-HPS SoC

6-Assigments

  1. Hacer practica Generate

  2. Hacer Ejercicio 7.3.1 Libro CHU.

  3. Hacer Practica de Pipeline.
  4. Hacer NCO Practica.
  5. Montar el diseño visto en clase y describir los módulos necesarios para generar la secuencia musical asignada (Tetris, Mario, Pacman, Misión imposible, Star wars, Bomberman, Canción de la alegría o Zelda).  El tutorial de Arduino puede servir de guía.
  6. Hacer lo mismo del punto 5 con el Nios II.
  7. ingresar la tabla de Karplus en las solucion de Karplus, para escucharla.
  8. Hacer Tarea de UCOS II.  La tarea consiste en la ejecución de tres tareas simultaneas.  La primera hace un conteo ascendentes siempre que un SW esté en bajo y un conteo descendente cuando la señal está en alto. La segunda tarea ejecuta una canción al igual que la tercera tarea, las canciones deben diferenciarse entre sí.  Para esta última parte ¡no usar usleep!.

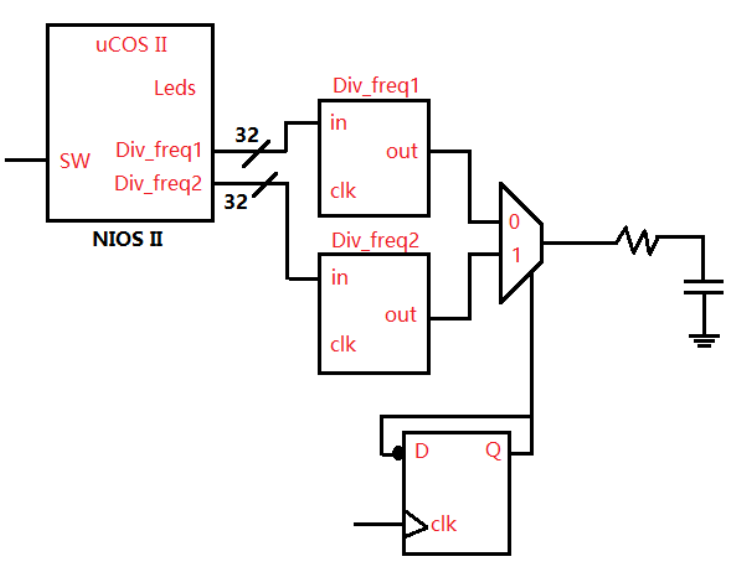

    Tener en cuenta el siguiente diagrama de conexiones.



La solucion de las tareas pueden encontrarse en https://github.com/Adrizcorp/ece10243upb2016/tree/master/Estudiantes
